Introducción a las redes neuronales¶

  • Bloques básicos de una red neuronal
    • La neurona artificial
    • Función de activación
    • Escalado de datos
  • Regresión lineal como una red neuronal
    • Minimizando una función de pérdida: MSE
    • Evaluación del modelo de regresión lineal
  • Regresión lineal múltiple como una red neuronal
  • Regresión logística como una red neuronal
    • Minimizando una función de pérdida: Binary Cross entropy
    • Evaluando un modelo de clasificación (regresión logística)
    • Regresión logística multivariada como una red neuronal
  • Regresión logística multinomial como una red neuronal
  • Sesgo (bias) neuronal en una red artificial
  • Minimización de una función de pérdida (loss) por descenso por gradiente
  • Perceptrón multicapa / Multi-layer perceptron (MLP)

🧠 Neurona de McCulloch-Pitts¶

Es el modelo más simple de neurona artificial, propuesto en 1943 por Warren McCulloch y Walter Pitts. Representa una neurona como un sistema lógico binario: las entradas y la salida son 0 o 1.

⚙️ Estructura de la Neurona¶

  1. Entradas $x_1, x_2, ..., x_n$ — valores binarios (0 o 1)
  2. Pesos $w_1, w_2, ..., w_n$ — ponderan cada entrada (también binarios o constantes)
  3. Suma ponderada:

    $$ z = \sum_{i=1}^{n} w_i \cdot x_i $$

  4. Función de activación (threshold o umbral):

    $$ y = \begin{cases} 1 & \text{si } z \geq \theta \\ 0 & \text{si } z < \theta \end{cases} $$

🔄 Funcionamiento General¶

  • Recibe varias entradas binaras
  • Las pondera con sus pesos
  • Suma el resultado
  • Compara con un umbral fijo ($\theta$)
  • Si se supera el umbral, la neurona se activa (sale 1), de lo contrario, no se activa (sale 0)

📐 Ejemplo: Compuerta lógica AND¶

  • Entradas: $x_1, x_2$
  • Pesos: $w_1 = 1, w_2 = 1$
  • Umbral: $\theta = 2$
$x_1$ $x_2$ $z$ $y$
0 0 0 0
0 1 1 0
1 0 1 0
1 1 2 1

✅ Activa solo si ambas entradas son 1.

🎯 ¿Para qué sirve?¶

  • Fue el punto de partida del campo de redes neuronales artificiales
  • Puede simular funciones lógicas básicas
  • Aunque es limitada, inspira la arquitectura de las neuronas modernas

Claro. Extender la neurona de McCulloch-Pitts a valores continuos implica transicionar desde un modelo discreto y lógico (valores binarios y función umbral) a un modelo realista y diferenciable, base de las redes neuronales modernas (perceptrón o MLP).

  • Recursos:
    • McCulloch-Pitts Neuron — Mankind’s First Mathematical Model Of A Biological Neuron

🔄 Extensión: de McCulloch-Pitts a Neurona Continua¶

Aspecto McCulloch-Pitts Neurona Continua (Perceptrón)
Entradas Binarias (0 o 1) Reales $x_i \in \mathbb{R}$
Pesos Fijos o 1 Reales $w_i \in \mathbb{R}$
Suma $\sum x_i$ $z = \sum w_i x_i + b$
Activación Umbral duro Función continua y diferenciable
Ejemplo de activación $f(z) = \mathbb{1}_{z \geq \theta}$ $f(z) = \sigma(z), \tanh(z), \text{ReLU}(z)$
Aprendizaje Manual (umbral fijo) Aprende pesos y bias con gradient descent

Nueva fórmula general¶

$$ \text{Salida: } y = f\left(\sum_{i=1}^{n} w_i x_i + b\right) $$

Donde:

  • $x_i$: entrada real
  • $w_i$: peso real
  • $b$: bias (también aprendido)
  • $f(\cdot)$: función de activación continua (sigmoide, tanh, ReLU, etc.)

🎯 ¿Qué funciones de activación se usan?¶

Función Fórmula Uso común
Sigmoide $\sigma(z) = \frac{1}{1 + e^{-z}}$ Problemas binarios, salida [0,1]
Tanh $\tanh(z) = \frac{e^z - e^{-z}}{e^z + e^{-z}}$ Salida en [-1,1]
ReLU $\max(0, z)$ Muy usada en capas ocultas

🧩 ¿Por qué es importante esta extensión?¶

  1. ✅ Permite usar técnicas de optimización como el descenso por gradiente
  2. ✅ Hace posible el aprendizaje automático de los pesos
  3. ✅ Permite usar muchas neuronas → redes profundas

Función de activación¶

Es una operación matemática que se aplica a la salida ponderada de cada neurona, es decir, después de calcular:

$$ z = \sum_{i=1}^{n} w_i x_i + b $$

la salida de la neurona es:

$$ a = f(z) $$

Donde $f(\cdot)$ es la función de activación.

🚫 ¿Qué pasa si no usamos activación?¶

Si cada capa fuera puramente lineal:

$$ a = w_2(w_1 x + b_1) + b_2 $$

entonces toda la red sería una sola transformación lineal. No podría aprender relaciones complejas no lineales.

✅ ¿Qué aporta la activación?¶

Propiedad Descripción
No linealidad Permite que la red aprenda relaciones complejas y no triviales
Separabilidad Ayuda a distinguir clases en espacios de entrada complejos
Capacidad universal Una red con activaciones no lineales puede aproximar cualquier función continua (teorema universal)
Diferenciabilidad Permite usar descenso por gradiente para ajustar los pesos durante el aprendizaje

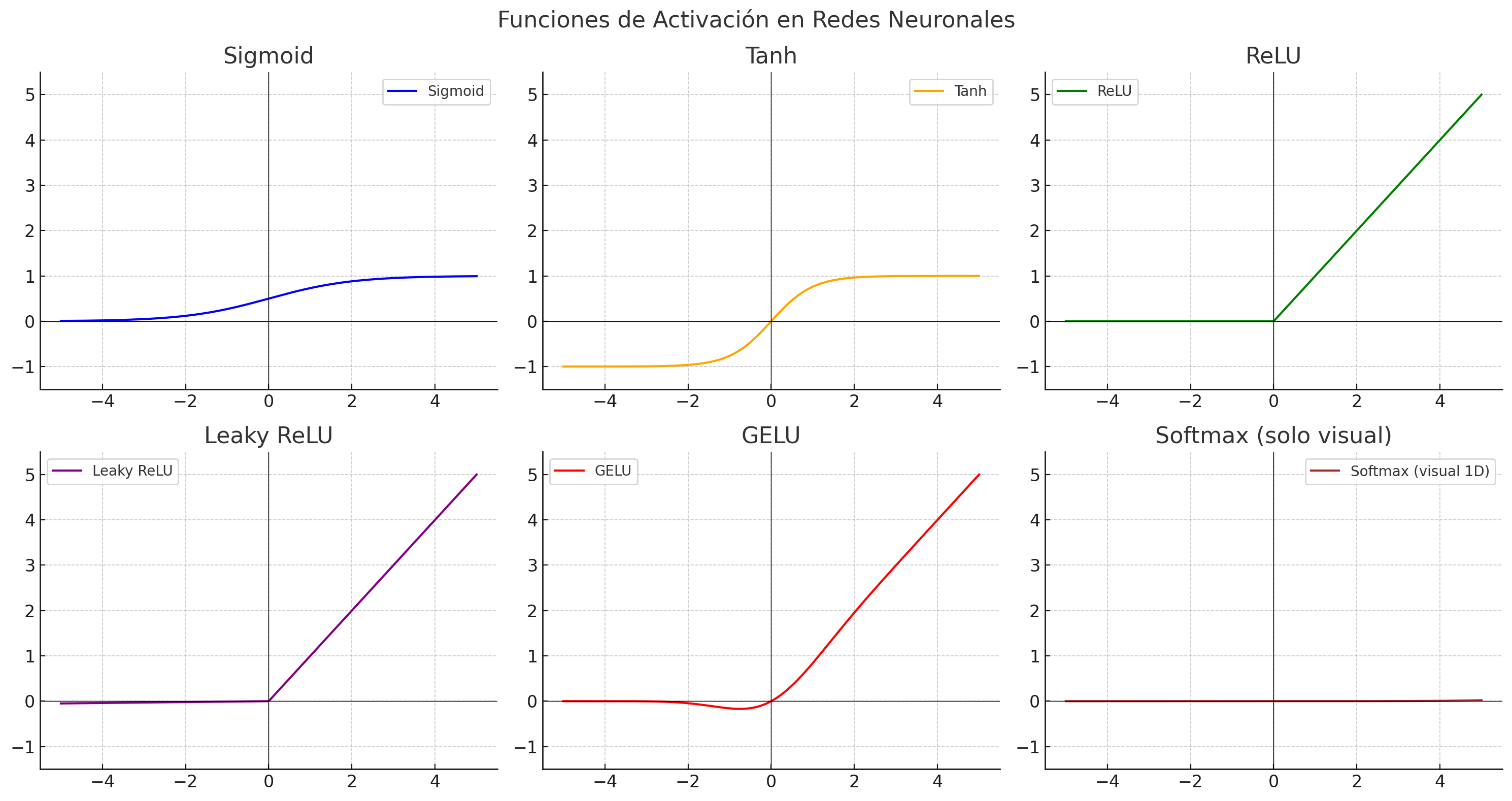

🔍 Funciones de activación más comunes¶

1. Sigmoide¶

$$ f(z) = \frac{1}{1 + e^{-z}} $$
Propiedades Valor
Rango (0, 1)
Ventaja Interpretable como probabilidad
Problemas Gradiente se aplana → desvanecimiento del gradiente

2. Tanh¶

$$ f(z) = \frac{e^z - e^{-z}}{e^z + e^{-z}} = 2\sigma(2z) - 1 $$
Propiedades Valor
Rango (-1, 1)
Ventaja Centrado en cero
Problemas Mismo que sigmoide

3. ReLU (Rectified Linear Unit)¶

$$ f(z) = \max(0, z) $$
Propiedades Valor
Rango [0, ∞)
Ventaja Computacionalmente eficiente, evita saturación
Problemas Muerte de neuronas si la entrada es negativa por mucho tiempo

4. Leaky ReLU¶

$$ f(z) = \begin{cases} z & \text{si } z \geq 0 \\ \alpha z & \text{si } z < 0 \end{cases} $$
  • Donde $\alpha$ es un pequeño valor, como 0.01
  • Soluciona el problema de muerte de ReLU

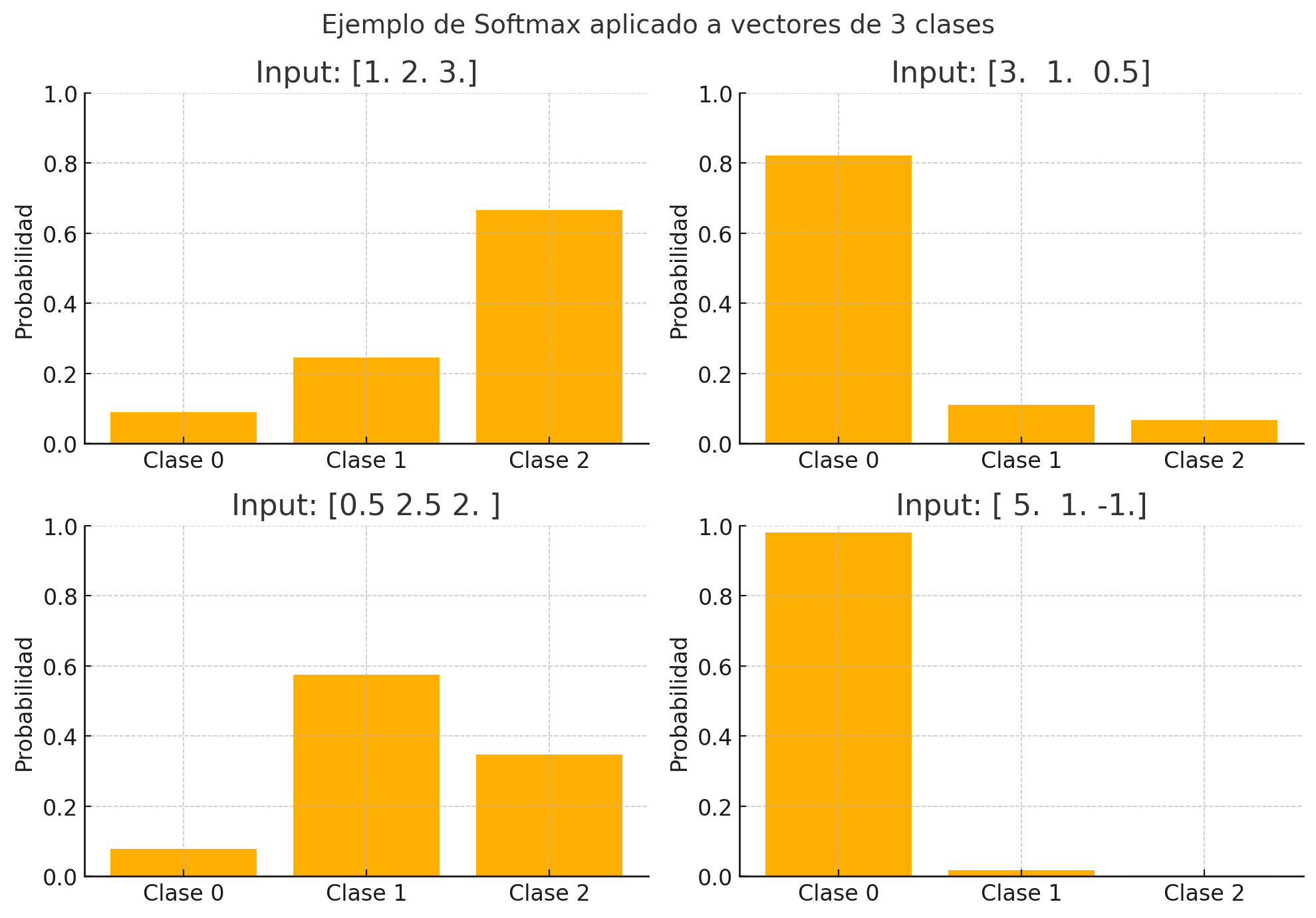

5. Softmax¶

$$ f(z_i) = \frac{e^{z_i}}{\sum_j e^{z_j}} $$
  • Convierte una salida de múltiples clases en una distribución de probabilidad
  • Se usa en la última capa de modelos de clasificación multiclase

🎯 ¿Dónde se usan?¶

Capa Activación típica
Ocultas (interiores) ReLU, Leaky ReLU, tanh
Salida binaria Sigmoide
Salida multiclase Softmax
Salida regresiva Lineal

✨ GELU – Gaussian Error Linear Unit¶

$$ f(z) = z \cdot \Phi(z) $$

Donde $\Phi(z)$ es la función de distribución acumulada de la normal estándar:

$$ \Phi(z) = \frac{1}{2} \left(1 + \text{erf}\left( \frac{z}{\sqrt{2}} \right)\right) $$

🔍 Aproximación computacional común:¶

$$ f(z) \approx 0.5 z \left(1 + \tanh\left[\sqrt{\frac{2}{\pi}} \left(z + 0.044715 z^3\right)\right]\right) $$

✅ Propiedades de GELU¶

Propiedad Valor
Rango Continuo (similar a ReLU para positivos, pero más suave)
Diferenciable Sí (suave y continuo)
Ventaja Combina los beneficios de ReLU y Sigmoid (activación y suavidad)
Uso actual Muy usada en Transformers, BERT, GPT y redes modernas de NLP

🔬 Comparativa visual rápida¶

Función Rango Ventaja clave Problema
Sigmoid (0, 1) Interpretable, salida binaria Gradiente pequeño
Tanh (-1, 1) Centrado Gradiente pequeño
ReLU [0, ∞) Rápida, simple, no saturación Muertes (z < 0)
LeakyReLU [≈−∞, ∞) Evita muertes, simple Algo arbitraria
Softmax (0, 1), suma 1 Probabilidades multicategoría No para capas ocultas
GELU Real line Activación suave y adaptativa, bien fundamentada Costo computacional (leve)

¿Por qué GELU es popular?¶

  • Su activación es más probabilística que binaria
  • Al mantener gradientes suaves, facilita el flujo de información
  • Mejora la convergencia y estabilidad en redes profundas

🧩 Conclusión¶

Las funciones de activación dan a las redes neuronales su poder expresivo. Permiten que las capas trabajen en conjunto para aprender patrones complejos, no lineales y altamente abstractos, que serían imposibles de representar con funciones lineales.

Regresión lineal simple como una red neuronal¶

Una regresión lineal simple se puede interpretar como un caso particular de una red neuronal de una sola capa con una estructura mínima: una neurona de entrada, un sesgo (bias) y una neurona de salida sin función de activación (o con activación lineal).

🔹 1. Arquitectura¶

  • Entrada: una variable $x$
  • Pesos: un único peso $w$ que multiplica a la entrada
  • Bias: un valor escalar $b$ que se suma
  • Salida: la predicción $\hat{y}$ se calcula como:
$$ \hat{y} = wx + b $$

Esto es exactamente la ecuación de la regresión lineal simple.

🔹 2. Función de pérdida¶

Para ajustar los parámetros $w$ y $b$, se utiliza típicamente el error cuadrático medio (MSE) como función de pérdida:

$$ \mathcal{L}(w, b) = \frac{1}{n} \sum_{i=1}^{n} \left( y_i - (w x_i + b) \right)^2 $$

Donde:

  • $x_i$ son las entradas
  • $y_i$ son los valores reales
  • $\hat{y}_i = wx_i + b$ son las predicciones

🔹 3. Entrenamiento: Descenso por gradiente¶

Para encontrar los valores óptimos de $w$ y $b$, se utiliza el descenso de gradiente:

  1. Se inicializan $w$ y $b$ con valores aleatorios.
  2. En cada iteración:

    • Se calcula el gradiente de la función de pérdida con respecto a $w$ y $b$
    • Se actualizan los parámetros:
$$ w \leftarrow w - \eta \cdot \frac{\partial \mathcal{L}}{\partial w}, \quad b \leftarrow b - \eta \cdot \frac{\partial \mathcal{L}}{\partial b} $$

Donde $\eta$ es la tasa de aprendizaje.

Una regresión lineal simple es funcionalmente equivalente a una red neuronal con una sola capa lineal, sin activación, que aprende a ajustar sus parámetros a partir de un conjunto de datos mediante descenso por gradiente.

🔍 Estructura Red Neuronal para Regresión Lineal Simple¶

  • Capa de entrada: 1 característica ($x_1$)
  • Nodo de sesgo (bias): Entrada constante
  • Nodo de salida: Una neurona lineal etiquetada como ŷ (lineal)

Este modelo calcula:

$$ \hat{y} = w_1 x_1 + b $$

Es decir, predice una salida continua a partir de una sola variable, exactamente como lo hace la regresión lineal simple.

Recursos¶

  • Regresión lineal

Escalado de datos¶

Las redes neuronales funcionan mejor cuando las entradas y salidas están en rangos similares. Si no se escalan:

🔻 Problemas que pueden ocurrir:¶

Problema Consecuencia
Diferentes rangos en variables Algunas dominan el aprendizaje, otras se ignoran
Gradientes muy pequeños o grandes Entrenamiento inestable o muy lento
Saturación de activaciones Funciones como Sigmoid/Tanh pueden quedar sin gradiente
Explosión o desaparición de gradientes No aprendizaje en capas profundas

✅ ¿Qué ventajas tiene escalar?¶

  • Mejora la convergencia (menos épocas)
  • Hace más estable el entrenamiento
  • Permite usar tasas de aprendizaje razonables
  • Facilita el uso de optimizadores adaptativos como Adam

🔧 Tipos comunes de escalado¶

Método Fórmula Rango típico Uso común en
MinMaxScaler $x' = \frac{x - \min(x)}{\max(x) - \min(x)}$ $[0, 1]$ Imágenes, sensores
StandardScaler $x' = \frac{x - \mu}{\sigma}$ media 0, var 1 Datos normales
RobustScaler Basado en mediana y IQR insensible a outliers Datos con outliers
MaxAbsScaler $x' = \dfrac{x}{\max\left( x \right)}$ $[-1, 1]$ Datos dispersos, centrados en 0
Log Transform $x' = \log(x + 1)$ Reduce escala Datos positivos sesgados

🎯 ¿Qué se escala?¶

  • Entradas: SIEMPRE deben escalarse
  • Salidas: También, si el problema es regresión (luego se aplica inverse_transform)
  • Pesos y activaciones internas: Se estabilizan con BatchNorm o LayerNorm, no se escalan manualmente

📌 ¿Cuándo usar cada uno?¶

Situación Escalado recomendado
Datos densos y en diferentes unidades StandardScaler
Imagen en píxeles (0–255) MinMaxScaler
Datos económicos con outliers RobustScaler
Todo positivo, exponencial LogTransform + MinMax
In [1]:
import numpy as np
import matplotlib.pyplot as plt
from sklearn.linear_model import LinearRegression
from sklearn.metrics import mean_squared_error
import plotly.graph_objects as go

# Original data: Altura (pulgadas) y Peso (libras)
X_raw = np.array([[63], [64], [66], [69], [69], [71], [71], [72], [73], [75]])
y_raw = np.array([[127], [121], [142], [157], [162], [156], [169], [165], [181], [208]])

# Escalado min-max
X_min, X_max = X_raw.min(), X_raw.max()
y_min, y_max = y_raw.min(), y_raw.max()

X = (X_raw - X_min) / (X_max - X_min)
y = (y_raw - y_min) / (y_max - y_min)

# Inicialización de pesos y sesgo para la neurona
np.random.seed(0)
w = np.random.randn(1, 1)
b = np.zeros((1,))

# Función de activación lineal y pérdida
def activation(z):
    return z

def mse(y_true, y_pred):
    return np.mean((y_true - y_pred) ** 2)

# Descenso de gradiente
lr = 0.05
n_epochs = 1000

for epoch in range(n_epochs):
    z = X @ w + b
    y_pred = activation(z)
    error = y_pred - y
    loss = mse(y, y_pred)

    dw = X.T @ error / len(X)
    db = np.mean(error)

    w -= lr * dw
    b -= lr * db

# Predicción y desescalado
y_pred_scaled = X @ w + b
y_pred_nn = y_pred_scaled * (y_max - y_min) + y_min

# Regresión lineal con sklearn
model = LinearRegression()
model.fit(X_raw, y_raw)
y_pred_lr = model.predict(X_raw)

# Cálculo de pesos en escala original para la neurona
w_original = (y_max - y_min) / (X_max - X_min) * w[0, 0]
b_original = (y_max - y_min) * b[0] + y_min - w_original * X_min

# MSE
mse_nn = mean_squared_error(y_raw, y_pred_nn)
mse_lr = mean_squared_error(y_raw, y_pred_lr)

# ============================
# 📊 PLOTLY INTERACTIVO
# ============================

# Ordenar para curvas suaves
sorted_idx = np.argsort(X_raw[:, 0])
X_sorted = X_raw[sorted_idx].flatten()
y_sorted = y_raw[sorted_idx].flatten()
y_pred_nn_sorted = y_pred_nn[sorted_idx].flatten()
y_pred_lr_sorted = y_pred_lr[sorted_idx].flatten()

# Crear gráfico
fig = go.Figure()

# Datos reales
fig.add_trace(go.Scatter(x=X_sorted, y=y_sorted, mode='markers',
                         marker=dict(color='black', size=8),
                         name='Datos reales'))

# Predicción neurona
fig.add_trace(go.Scatter(x=X_sorted, y=y_pred_nn_sorted, mode='lines+markers',
                         line=dict(color='red', dash='dash'),
                         name='Neurona (descenso gradiente)'))

# Predicción regresión lineal
fig.add_trace(go.Scatter(x=X_sorted, y=y_pred_lr_sorted, mode='lines+markers',
                         line=dict(color='blue', dash='dot'),
                         name='Regresión lineal (Sklearn)'))

# Líneas de error (residuos) neurona
for i in range(len(X_sorted)):
    fig.add_trace(go.Scatter(
        x=[X_sorted[i], X_sorted[i]],
        y=[y_sorted[i], y_pred_nn_sorted[i]],
        mode='lines',
        line=dict(color='red', width=2),
        showlegend=False
    ))

# Líneas de error (residuos) regresión lineal
for i in range(len(X_sorted)):
    fig.add_trace(go.Scatter(
        x=[X_sorted[i], X_sorted[i]],
        y=[y_sorted[i], y_pred_lr_sorted[i]],
        mode='lines',
        line=dict(color='blue', width=2),
        showlegend=False
    ))

# Layout
fig.update_layout(
    title="Altura vs Peso: Predicciones y Errores con Plotly",
    xaxis_title="Altura (pulgadas)",
    yaxis_title="Peso (libras)",
    height=500,
    legend=dict(x=0.01, y=0.99),
    margin=dict(l=20, r=20, t=40, b=20)
)

fig.show()

# ============================
# 🧾 Métricas y pesos
# ============================
print({
    "NN_weight_rescaled": round(float(w_original), 4),
    "NN_bias_rescaled": round(float(b_original), 4),
    "LinearRegression_coef": round(float(model.coef_[0, 0]), 4),
    "LinearRegression_intercept": round(float(model.intercept_[0]), 4),
    "MSE_NeuralNetwork": round(mse_nn, 2),
    "MSE_LinearRegression": round(mse_lr, 2)
})
{'NN_weight_rescaled': 6.261, 'NN_bias_rescaled': -275.1497, 'LinearRegression_coef': 6.1376, 'LinearRegression_intercept': -266.5344, 'MSE_NeuralNetwork': 59.95, 'MSE_LinearRegression': 59.74}

Regresión lineal múltiple como red neuronal de una capa¶

🔹 1. Arquitectura¶

  • Entradas: un vector de características $\mathbf{x} = [x_1, x_2, \dots, x_d]$ (donde $d$ es el número de variables independientes)
  • Pesos: un vector de pesos $\mathbf{w} = [w_1, w_2, \dots, w_d]$
  • Bias: un escalar $b$
  • Salida: una única neurona que produce la predicción $\hat{y}$:
$$ \hat{y} = \mathbf{w}^\top \mathbf{x} + b = \sum_{j=1}^d w_j x_j + b $$

📌 Esta es exactamente la fórmula de la regresión lineal múltiple.

🔹 2. Función de pérdida: Error cuadrático medio (MSE)¶

Para entrenar la red, se usa una función de pérdida que mida la diferencia entre las predicciones $\hat{y}_i$ y los valores reales $y_i$:

$$ \mathcal{L}(\mathbf{w}, b) = \frac{1}{n} \sum_{i=1}^{n} \left( y_i - (\mathbf{w}^\top \mathbf{x}_i + b) \right)^2 $$

🔹 3. Entrenamiento con descenso por gradiente¶

  1. Se inicializan los pesos $\mathbf{w}$ y el sesgo $b$ aleatoriamente.
  2. En cada iteración del entrenamiento:

    • Se calcula la salida $\hat{y}_i$ para cada muestra.
    • Se evalúa el error y se calcula el gradiente respecto a $\mathbf{w}$ y $b$.
    • Se actualizan los parámetros:
$$ \mathbf{w} \leftarrow \mathbf{w} - \eta \cdot \frac{\partial \mathcal{L}}{\partial \mathbf{w}}, \quad b \leftarrow b - \eta \cdot \frac{\partial \mathcal{L}}{\partial b} $$

donde $\eta$ es la tasa de aprendizaje.

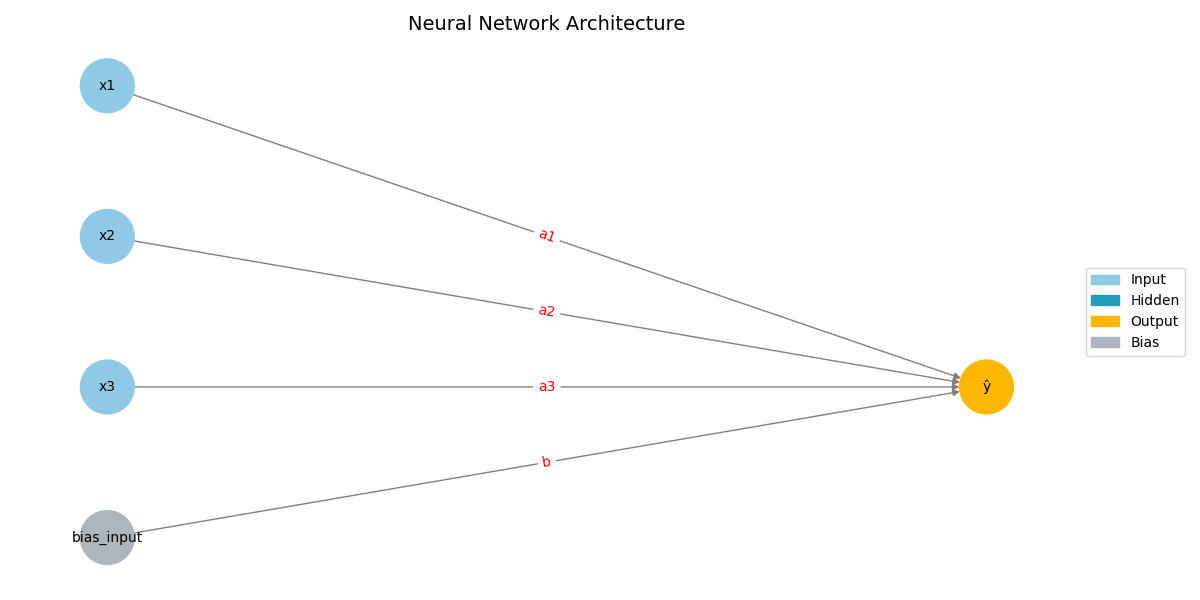

🔍 Estructura: Red Neuronal para Regresión Lineal Múltiple¶

  • Capa de entrada: 3 características ($x_1, x_2, x_3$)
  • Nodo de sesgo (bias): Entrada constante
  • Nodo de salida: Una neurona lineal etiquetada como ŷ (lineal)

Este modelo calcula:

$$ \hat{y} = w_1 x_1 + w_2 x_2 + w_3 x_3 + b $$

Lo que corresponde a la regresión lineal múltiple, usada para predecir un valor continuo a partir de varias variables independientes.

Ambas redes (regresión simple y múltiple) son completamente conectadas, sin capas ocultas ni funciones de activación no lineales, reflejando el comportamiento clásico de los modelos lineales. ¿Quieres que incluya estas explicaciones en formato Markdown o LaTeX para tus notas o presentaciones?

🔍 Observaciones¶

  • Esta red tiene una sola capa de salida lineal, sin activaciones no lineales.
  • El modelo es completamente interpretable, como en la regresión tradicional.
  • Cada peso $w_j$ indica la influencia directa de la variable $x_j$ en la predicción.

✅ Conclusión¶

Una regresión lineal múltiple es funcionalmente equivalente a una red neuronal de una sola capa completamente conectada, sin función de activación, que aprende a ajustar pesos y sesgo usando descenso por gradiente.

In [2]:
# Complete code for training a neural network and comparing to LinearRegression

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from sklearn.preprocessing import MinMaxScaler
from sklearn.linear_model import LinearRegression
from sklearn.metrics import mean_squared_error

# Load the dataset
df = pd.read_csv("https://raw.githubusercontent.com/marsgr6/r-scripts/refs/heads/master/data/viz_data/multiple_linear_regression_dataset.csv")

# Extract features and target
X_raw = df[['age', 'experience']].values
y_raw = df[['income']].values

# Min-max scaling
scaler_X = MinMaxScaler()
scaler_y = MinMaxScaler()

X = scaler_X.fit_transform(X_raw)
y = scaler_y.fit_transform(y_raw)

# Initialize weights and bias
np.random.seed(0)
w = np.random.randn(2, 1)
b = np.zeros((1,))

# Activation and loss
def activation(z):
    return z

def mse(y_true, y_pred):
    return np.mean((y_true - y_pred) ** 2)

# Training via gradient descent
lr = 0.1
n_epochs = 1000

for epoch in range(n_epochs):
    z = X @ w + b
    y_pred = activation(z)
    error = y_pred - y
    loss = mse(y, y_pred)

    dw = X.T @ error / len(X)
    db = np.mean(error)

    w -= lr * dw
    b -= lr * db

# Predict and inverse transform
y_pred_scaled = X @ w + b
y_pred_nn = scaler_y.inverse_transform(y_pred_scaled)

# Sklearn model
lr_model = LinearRegression()
lr_model.fit(X_raw, y_raw)
y_pred_sklearn = lr_model.predict(X_raw)

# Plot predictions
plt.figure(figsize=(15, 5))
plt.subplot(1,2,1)
plt.plot(y_raw, label="Actual Income", marker='o')
plt.plot(y_pred_nn, label="Neural Network Prediction", linestyle='--', marker='x')
plt.plot(y_pred_sklearn, label="Sklearn Linear Regression", linestyle='-.', marker='s')
plt.xlabel("Sample Index")
plt.ylabel("Income")
plt.title("Comparison of Neural Network vs Sklearn Linear Regression")
plt.legend()
plt.grid(True)
plt.subplot(1,2,2)
plt.scatter(y_raw, y_pred_nn, marker='o', label="Neural Network Prediction")
plt.scatter(y_raw, y_pred_sklearn, marker='+', label="Linear Regression Prediction")
plt.xlabel("Observed Income")
plt.ylabel("Predicted Income")
plt.title("Comparison of Neural Network vs Sklearn Linear Regression")
# Plot the line x=y
x_line = np.linspace(min(y_raw), max(y_raw), 100)
y_line = x_line
plt.plot(x_line, y_line, label='x=y', color='red', linestyle='--')
plt.legend()

plt.grid(True)
plt.show()

# Compute MSE
mse_nn = mean_squared_error(y_raw, y_pred_nn)
mse_sklearn = mean_squared_error(y_raw, y_pred_sklearn)

# Convert NN weights to original scale
X_min = scaler_X.data_min_
X_max = scaler_X.data_max_
y_min = scaler_y.data_min_[0]
y_max = scaler_y.data_max_[0]

s_x = X_max - X_min
s_y = y_max - y_min

w_original = (s_y / s_x).reshape(-1, 1) * w
bias_original = (
    s_y * b[0]
    + y_min
    - np.sum((w_original.flatten() * X_min))
)

{
    "NN_weights_rescaled": w_original.flatten(),
    "NN_bias_rescaled": bias_original,
    "MSE_NeuralNetwork": mse_nn,
    "MSE_LinearRegression": mse_sklearn,
    "LinearRegression_weights": lr_model.coef_.flatten(),
    "LinearRegression_intercept": lr_model.intercept_[0]
}
Out[2]:
{'NN_weights_rescaled': array([ -23.02758776, 1969.77549655]),
 'NN_bias_rescaled': 29428.431026235587,
 'MSE_NeuralNetwork': 1978276.6008504115,
 'MSE_LinearRegression': 1533633.9787141785,
 'LinearRegression_weights': array([ -99.19535546, 2162.40419192]),
 'LinearRegression_intercept': 31261.68985410128}
In [3]:
# Reload the uploaded dataset
df = pd.read_csv("https://raw.githubusercontent.com/marsgr6/r-scripts/refs/heads/master/data/viz_data/multiple_linear_regression_dataset.csv")

# Extract features and target
X_raw = df[['age', 'experience']].values
y_raw = df[['income']].values

# Min-max scaling
scaler_X = MinMaxScaler()
scaler_y = MinMaxScaler()

X = scaler_X.fit_transform(X_raw)
y = scaler_y.fit_transform(y_raw)

# Initialize weights and bias for the neural network
np.random.seed(0)
w = np.random.randn(2, 1)
b = np.zeros((1,))

# Define activation and loss
def activation(z):
    return z

def mse(y_true, y_pred):
    return np.mean((y_true - y_pred) ** 2)

# Train neural network using gradient descent
lr = 0.1
n_epochs = 1000

for epoch in range(n_epochs):
    z = X @ w + b
    y_pred = activation(z)
    error = y_pred - y
    loss = mse(y, y_pred)

    dw = X.T @ error / len(X)
    db = np.mean(error)

    w -= lr * dw
    b -= lr * db

# Predict and inverse scale
y_pred_scaled = X @ w + b
y_pred_nn = scaler_y.inverse_transform(y_pred_scaled)

# Train scikit-learn linear regression model
lr_model = LinearRegression()
lr_model.fit(X_raw, y_raw)
y_pred_sklearn = lr_model.predict(X_raw)

# Prepare meshgrid for 3D surface plot
x1_range = np.linspace(X_raw[:, 0].min(), X_raw[:, 0].max(), 50)
x2_range = np.linspace(X_raw[:, 1].min(), X_raw[:, 1].max(), 50)
x1_grid, x2_grid = np.meshgrid(x1_range, x2_range)
x_grid_flat = np.column_stack([x1_grid.ravel(), x2_grid.ravel()])

# Predict using neural network on the grid
X_grid_scaled = scaler_X.transform(x_grid_flat)
y_pred_nn_grid_scaled = X_grid_scaled @ w + b
y_pred_nn_grid = scaler_y.inverse_transform(y_pred_nn_grid_scaled)
Z_nn = y_pred_nn_grid.reshape(x1_grid.shape)

# Predict using sklearn model on the grid
y_pred_lr_grid = lr_model.predict(x_grid_flat)
Z_lr = y_pred_lr_grid.reshape(x1_grid.shape)

# Plotting both surfaces
fig = plt.figure(figsize=(14, 6))

# Plot both 3D surfaces in a single plot for direct comparison
import plotly.graph_objects as go

# Predict income on raw data using both models
y_pred_nn_pts = scaler_y.inverse_transform((X @ w + b))
y_pred_lr_pts = lr_model.predict(X_raw)

# Create plotly figure
fig = go.Figure()

# Neural network surface
fig.add_trace(go.Surface(
    z=Z_nn, x=x1_grid, y=x2_grid,
    colorscale='Reds', opacity=0.5,
    name='Neural Network', showscale=False
))

# Linear regression surface
fig.add_trace(go.Surface(
    z=Z_lr, x=x1_grid, y=x2_grid,
    colorscale='Blues', opacity=0.5,
    name='Linear Regression', showscale=False
))

# Actual data points
fig.add_trace(go.Scatter3d(
    x=X_raw[:, 0], y=X_raw[:, 1], z=y_raw.flatten(),
    mode='markers',
    marker=dict(size=4, color='black'),
    name='Actual Data'
))

# Residual lines (Neural Network)
for i in range(len(X_raw)):
    fig.add_trace(go.Scatter3d(
        x=[X_raw[i, 0], X_raw[i, 0]],
        y=[X_raw[i, 1], X_raw[i, 1]],
        z=[y_raw[i, 0], y_pred_nn_pts[i, 0]],
        mode='lines',
        line=dict(color='red', width=2),
        showlegend=False
    ))

# Residual lines (Linear Regression)
for i in range(len(X_raw)):
    fig.add_trace(go.Scatter3d(
        x=[X_raw[i, 0], X_raw[i, 0]],
        y=[X_raw[i, 1], X_raw[i, 1]],
        z=[y_raw[i, 0], y_pred_lr_pts[i, 0]],
        mode='lines',
        line=dict(color='blue', width=2),
        showlegend=False
    ))

# Layout
fig.update_layout(
    title='3D Surfaces with Data Points and Residuals',
    scene=dict(
        xaxis_title='Age',
        yaxis_title='Experience',
        zaxis_title='Income'
    ),
    margin=dict(l=0, r=0, b=0, t=40)
)

fig.show()
<Figure size 1400x600 with 0 Axes>

Representación de Red Neuronal de la Regresión Logística Binaria¶

La regresión logística binaria es equivalente a una red neuronal de una sola capa (sin capas ocultas) que contiene:

  • Una o más características de entrada
  • Una única neurona de salida
  • Una función de activación sigmoide aplicada en la salida

Este es el equivalente neuronal del modelo utilizado para estimar la probabilidad de un resultado binario.

🔄 Forma Matemática¶

Dado un vector de entrada $\mathbf{x} \in \mathbb{R}^d$, el modelo calcula:

$$ z = \mathbf{w}^\top \mathbf{x} + b $$$$ \hat{y} = \sigma(z) = \frac{1}{1 + e^{-z}} $$

Donde:

  • $\sigma(z)$ es la función sigmoide
  • $\hat{y} \in (0,1)$ se interpreta como la probabilidad de la clase positiva

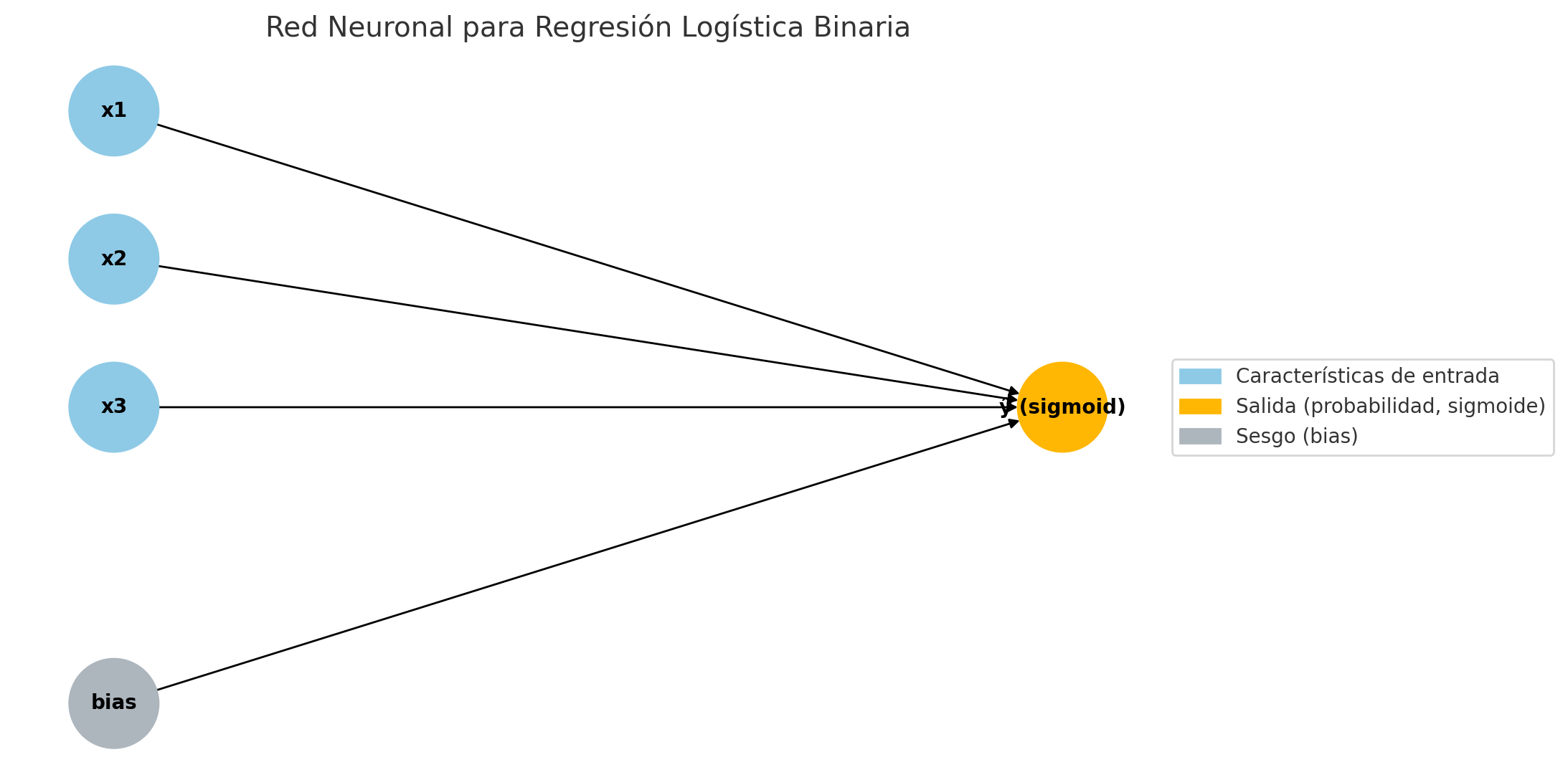

🖼️ Diagrama de la Red Neuronal¶

A continuación se muestra un diagrama conceptual que representa la regresión logística binaria como una red neuronal:

Red Neuronal para Regresión Logística Binaria

🔍 Descripción de la Estructura:¶

  • Capa de entrada: 3 características ($x_1, x_2, x_3$)
  • Nodo de sesgo (bias): Una entrada constante
  • Nodo de salida: Una sola neurona etiquetada como ŷ (sigmoid) que aplica la activación sigmoide

Esta arquitectura calcula:

$$ \hat{y} = \sigma(w_1 x_1 + w_2 x_2 + w_3 x_3 + b) $$

Esto refleja el modelo de regresión logística binaria, representado como una red neuronal de una sola capa.

✅ Características Clave¶

  • Transformación lineal desde la entrada hasta la salida: $\mathbf{w}^\top \mathbf{x} + b$
  • La activación sigmoide asegura que la salida esté entre 0 y 1
  • Función de pérdida: entropía cruzada binaria

🧩 Resumen¶

Componente Regresión Logística Equivalente en Red Neuronal
Tipo de modelo Clasificador lineal binario Red neuronal de una sola capa con sigmoide
Activación Sigmoide Sigmoide
Salida Probabilidad de clase 1 Igual
Pérdida Entropía cruzada binaria Igual

Este ejemplo muestra cómo incluso las redes neuronales más simples están fuertemente relacionadas con los modelos estadísticos clásicos.

Recursos¶

  • La Regresión logística Simple
In [4]:
import numpy as np
import plotly.graph_objects as go
from sklearn.datasets import make_classification
from sklearn.linear_model import LogisticRegression
from sklearn.preprocessing import MinMaxScaler
from sklearn.metrics import accuracy_score, confusion_matrix, ConfusionMatrixDisplay

# 1. Generate data
X_uni, y_uni = make_classification(n_samples=100, n_features=1, n_informative=1,
                                   n_redundant=0, n_clusters_per_class=1, flip_y=0.03, random_state=42)

# 2. Scale input
scaler_uni = MinMaxScaler()
X_uni_scaled = scaler_uni.fit_transform(X_uni)

# 3. Sigmoid activation
def sigmoid(z):
    return 1 / (1 + np.exp(-z))

# 4. Initialize neural network
np.random.seed(0)
w_uni = np.random.randn(1, 1)
b_uni = np.zeros((1,))
lr = 0.25
n_epochs = 1000

# 5. Train with Binary Cross-Entropy
for epoch in range(n_epochs):
    z = X_uni_scaled @ w_uni + b_uni
    y_prob_uni_nn = sigmoid(z)

    eps = 1e-15
    y_clipped = np.clip(y_prob_uni_nn, eps, 1 - eps)
    loss = -np.mean(y_uni.reshape(-1, 1) * np.log(y_clipped) +
                    (1 - y_uni).reshape(-1, 1) * np.log(1 - y_clipped))

    error = y_prob_uni_nn - y_uni.reshape(-1, 1)
    dw = X_uni_scaled.T @ error / len(X_uni_scaled)
    db = np.mean(error)

    w_uni -= lr * dw
    b_uni -= lr * db

# 6. Predict with neural network
y_pred_uni_nn = (y_prob_uni_nn >= 0.5).astype(int)

# 7. Train logistic regression (sklearn)
model_uni = LogisticRegression()
model_uni.fit(X_uni, y_uni)
y_prob_lr = model_uni.predict_proba(X_uni)[:, 1]
y_pred_lr = model_uni.predict(X_uni)

# 8. Accuracy
acc_nn = accuracy_score(y_uni, y_pred_uni_nn)
acc_lr = accuracy_score(y_uni, y_pred_lr)

# 9. Sorted for plotting
sorted_idx = np.argsort(X_uni[:, 0])
X_sorted = X_uni[sorted_idx].flatten()
X_scaled_sorted = X_uni_scaled[sorted_idx]
y_prob_nn_sorted = sigmoid(X_scaled_sorted @ w_uni + b_uni).flatten()
y_prob_lr_sorted = y_prob_lr[sorted_idx]
y_pred_cls_sorted = y_pred_lr[sorted_idx]

# 10. Create Plotly figure
fig = go.Figure()

# True class data points
fig.add_trace(go.Scatter(
    x=X_uni[y_uni == 0].flatten(), y=y_uni[y_uni == 0],
    mode='markers', marker=dict(color='blue', size=8),
    name='Clase 0 (real)'
))
fig.add_trace(go.Scatter(
    x=X_uni[y_uni == 1].flatten(), y=y_uni[y_uni == 1],
    mode='markers', marker=dict(color='green', size=8),
    name='Clase 1 (real)'
))

# Prediction curve: sklearn logistic regression
fig.add_trace(go.Scatter(
    x=X_sorted, y=y_prob_lr_sorted,
    mode='lines', line=dict(color='orange', dash='dot'),
    name='Logistic Regression (sklearn)'
))

# Prediction curve: neural network with BCE
fig.add_trace(go.Scatter(
    x=X_sorted, y=y_prob_nn_sorted,
    mode='lines', line=dict(color='red'),
    name='Neurona (BCE)'
))

# Modeled points (predicted class)
fig.add_trace(go.Scatter(
    x=X_sorted, y=y_prob_lr_sorted,
    mode='markers',
    marker=dict(
        color=['green' if c == 1 else 'blue' for c in y_pred_cls_sorted],
        size=7,
        symbol='cross'
    ),
    name='Puntos modelados (predicción)'
))

# Layout
fig.update_layout(
    title="Clasificación binaria univariada<br>Neurona (BCE) vs Logistic Regression",
    xaxis_title="X",
    yaxis_title="Probabilidad estimada",
    height=500,
    legend=dict(x=0.01, y=0.99),
    margin=dict(l=20, r=20, t=40, b=20)
)

fig.show()

# 11. Print accuracy and confusion matrices
print("📊 Accuracy:")
print(f"Neural Network (BCE): {acc_nn:.2f}")
print(f"Logistic Regression:  {acc_lr:.2f}")

# 9. Plot confusion matrices
cm_multi_nn = confusion_matrix(y_uni, y_pred_uni_nn)
cm_multi_lr = confusion_matrix(y_uni, y_pred_lr)

fig, axes = plt.subplots(1, 2, figsize=(12, 5))
ConfusionMatrixDisplay(cm_multi_nn).plot(ax=axes[0], cmap='Reds')
axes[0].set_title("Neural Network - Univariate")

ConfusionMatrixDisplay(cm_multi_lr).plot(ax=axes[1], cmap='Blues')
axes[1].set_title("Logistic Regression - Univariate")

# Print the coefficients
print("Logreg Coefficients:", model_uni.coef_)
print("Logreg Intercept:", model_uni.intercept_)
📊 Accuracy:
Neural Network (BCE): 0.98
Logistic Regression:  0.98
Logreg Coefficients: [[3.24293979]]
Logreg Intercept: [0.32284014]

¿Qué significa un intercepto $\beta_0 = 0.32284014$ en una regresión logística?¶

Asumiendo un modelo simple de regresión logística:

$$ P(y = 1 \mid x) = \frac{1}{1 + e^{-(\beta_0 + \beta_1 x)}} $$

Si tomamos $\beta_1 = 1$ para simplificar, el modelo se convierte en:

$$ P(y = 1 \mid x) = \frac{1}{1 + e^{-(0.3228 + x)}} $$

📍 ¿Dónde se ubica en la curva?¶

La probabilidad es 0.5 cuando el exponente es cero, es decir:

$$ 0.3228 + x = 0 \quad \Rightarrow \quad x = -0.3228 $$

🔁 Entonces:¶

  • El punto de decisión (donde $P = 0.5$) ocurre en $x = -0.3228$
  • La curva sigmoide está ligeramente desplazada hacia la izquierda
  • En $x = 0$, la probabilidad estimada es:

    $$ P(y = 1 \mid x = 0) = \frac{1}{1 + e^{-0.3228}} \approx 0.58 $$

✅ En resumen:¶

  • El intercepto define la probabilidad base cuando todas las variables predictoras valen cero.
  • Un intercepto positivo desplaza la curva hacia la izquierda (probabilidad base mayor).
  • Un intercepto negativo la desplazaría hacia la derecha.

Regresión logística multivariada¶

In [5]:
# Full pipeline: Multivariate Logistic Regression (Neural Net vs Sklearn) with Confusion Matrix

import numpy as np
import matplotlib.pyplot as plt
from sklearn.datasets import make_classification
from sklearn.linear_model import LogisticRegression
from sklearn.metrics import accuracy_score, confusion_matrix, ConfusionMatrixDisplay
from sklearn.preprocessing import MinMaxScaler

# 1. Generate multivariate classification dataset
X_multi, y_multi = make_classification(n_samples=200, n_features=3, n_informative=3,
                                       n_redundant=0, n_clusters_per_class=1, flip_y=0.03, random_state=42)

# 2. Scale features
scaler_multi = MinMaxScaler()
X_multi_scaled = scaler_multi.fit_transform(X_multi)

# 3. Sigmoid activation
def sigmoid(z):
    return 1 / (1 + np.exp(-z))

# 4. Initialize neural network weights
np.random.seed(0)
w_multi = np.random.randn(3, 1)
b_multi = np.zeros((1,))
lr = 0.1
n_epochs = 1000

# 5. Train neural network
for epoch in range(n_epochs):
    z = X_multi_scaled @ w_multi + b_multi
    y_prob_multi_nn = sigmoid(z)
    error = y_prob_multi_nn - y_multi.reshape(-1, 1)

    dw = X_multi_scaled.T @ error / len(X_multi_scaled)
    db = np.mean(error)

    w_multi -= lr * dw
    b_multi -= lr * db

# 6. Neural network prediction
y_pred_multi_nn = (y_prob_multi_nn >= 0.5).astype(int)

# 7. Sklearn logistic regression
model_multi = LogisticRegression()
model_multi.fit(X_multi, y_multi)
y_pred_lr_multi = model_multi.predict(X_multi)

# 8. Accuracy
acc_nn_multi = accuracy_score(y_multi, y_pred_multi_nn)
acc_lr_multi = accuracy_score(y_multi, y_pred_lr_multi)

# 9. Plot confusion matrices
cm_multi_nn = confusion_matrix(y_multi, y_pred_multi_nn)
cm_multi_lr = confusion_matrix(y_multi, y_pred_lr_multi)

fig, axes = plt.subplots(1, 2, figsize=(12, 5))
ConfusionMatrixDisplay(cm_multi_nn).plot(ax=axes[0], cmap='Reds')
axes[0].set_title("Neural Network - Multivariate")

ConfusionMatrixDisplay(cm_multi_lr).plot(ax=axes[1], cmap='Blues')
axes[1].set_title("Logistic Regression - Multivariate")

plt.tight_layout()
plt.show()

# 10. Output metrics
{
    "Multivariate Neural Network Accuracy": acc_nn_multi,
    "Multivariate Logistic Regression Accuracy": acc_lr_multi
}
Out[5]:
{'Multivariate Neural Network Accuracy': 0.9,
 'Multivariate Logistic Regression Accuracy': 0.925}
In [6]:
import plotly.graph_objects as go

# Predict probabilities and classes
y_pred_lr_cls = model_uni.predict(X_uni)
y_prob_lr = model_uni.predict_proba(X_uni)[:, 1]

# Sort for clean sigmoid curve
sorted_idx = np.argsort(X_uni[:, 0])
X_sorted = X_uni[sorted_idx].flatten()
y_prob_lr_sorted = y_prob_lr[sorted_idx]
y_pred_cls_sorted = y_pred_lr_cls[sorted_idx]

# Plotly interactive figure
fig = go.Figure()

# Original data points by class
fig.add_trace(go.Scatter(
    x=X_uni[y_uni == 0].flatten(), y=y_uni[y_uni == 0],
    mode='markers',
    marker=dict(color='blue', size=8),
    name='Clase 0 (real)'
))

fig.add_trace(go.Scatter(
    x=X_uni[y_uni == 1].flatten(), y=y_uni[y_uni == 1],
    mode='markers',
    marker=dict(color='green', size=8),
    name='Clase 1 (real)'
))

# Logistic regression sigmoid curve
fig.add_trace(go.Scatter(
    x=X_sorted, y=y_prob_lr_sorted,
    mode='lines',
    line=dict(color='orange', dash='dash'),
    name='Curva logística (sklearn)'
))

# Modeled predicted points colored by predicted class
fig.add_trace(go.Scatter(
    x=X_sorted,
    y=y_prob_lr_sorted,
    mode='markers',
    marker=dict(
        color=['green' if c == 1 else 'blue' for c in y_pred_cls_sorted],
        size=10,
        symbol='cross'
    ),
    name='Puntos modelados (predicción)'
))

fig.update_layout(
    title="Logistic Regression: curva y clases predichas",
    xaxis_title="X",
    yaxis_title="Probabilidad",
    height=500,
    legend=dict(y=0.01, x=0.69),
    margin=dict(l=20, r=20, t=40, b=20)
)

fig.show()

Representación de Red Neuronal de la Regresión Logística Multinomial¶

La regresión logística multinomial puede visualizarse como una red neuronal de una sola capa (sin capas ocultas), donde:

  • Cada característica de entrada se conecta directamente con múltiples neuronas de salida (una por cada clase).
  • Cada neurona de salida representa una puntuación de clase (logit).
  • Se incluye un término de sesgo (bias) para cada neurona de salida.
  • Las salidas se pasan por una función de activación softmax para convertir los logits en probabilidades de clase.

🔄 Forma Matemática¶

Para un vector de características $\mathbf{x} \in \mathbb{R}^d$ y $K$ clases, el modelo calcula:

$$ z_k = \mathbf{w}_k^\top \mathbf{x} + b_k \quad \text{para } k = 1, \dots, K $$$$ P(y = k \mid \mathbf{x}) = \frac{e^{z_k}}{\sum_{j=1}^K e^{z_j}} $$

Esto es exactamente lo que hace una red neuronal con:

  • Transformaciones lineales desde las entradas hacia cada salida
  • Función softmax en la capa final
  • Entrenamiento mediante pérdida de entropía cruzada

🖼️ Diagrama de la Red Neuronal¶

A continuación se muestra una visualización de esta estructura con 3 características de entrada y 4 clases de salida:

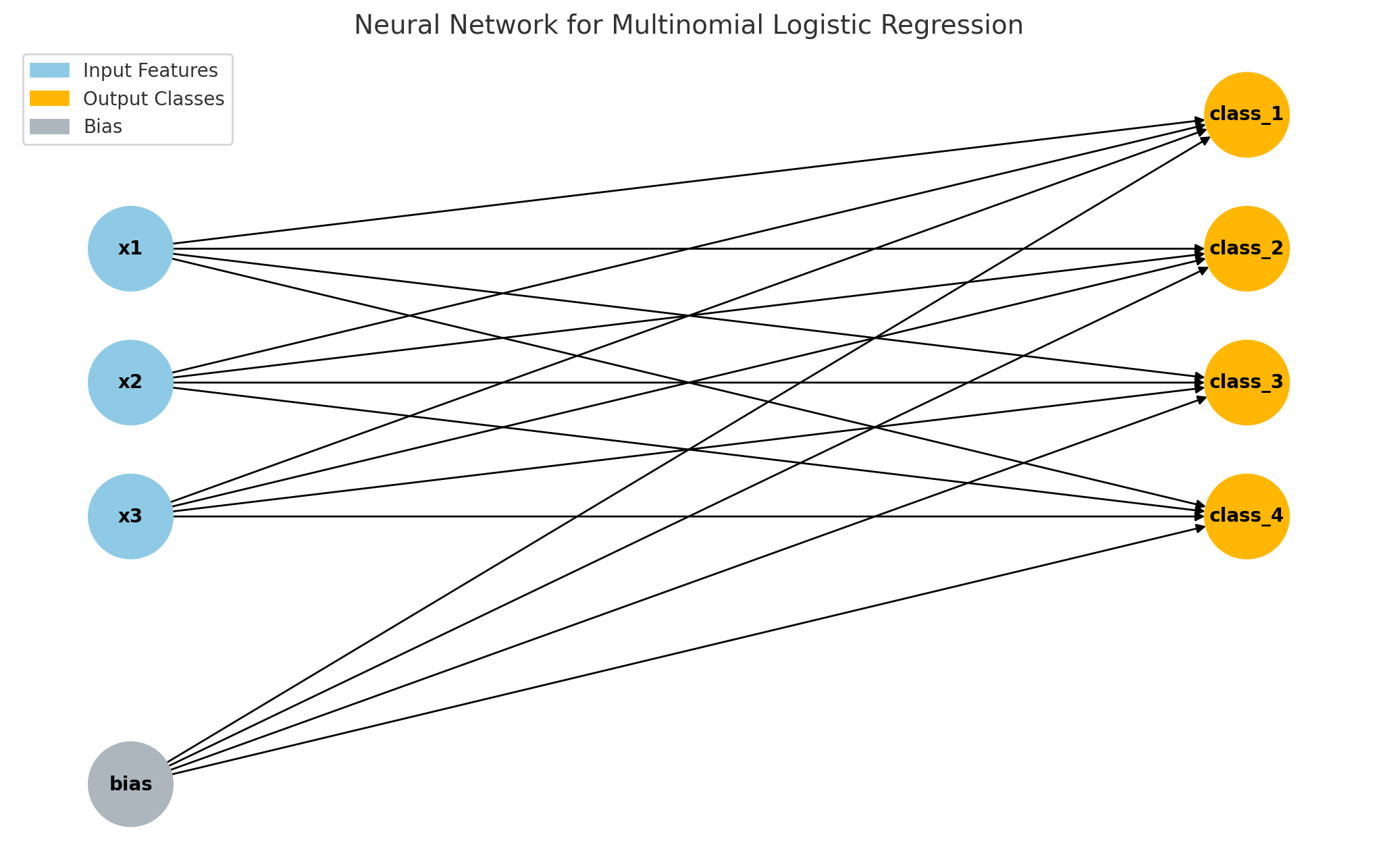

Red Neuronal para Regresión Logística Multinomial

🔍 Descripción de la Estructura:¶

  • Capa de entrada: 3 características ($x_1, x_2, x_3$)
  • Nodo de sesgo (bias): Una entrada constante conectada a cada salida
  • Capa de salida: Múltiples neuronas (una por cada clase), etiquetadas como class_1, class_2, class_3, etc., cada una aplica la activación softmax de manera conjunta

Esta arquitectura calcula para cada clase $k$:

$$ z_k = w_{k1} x_1 + w_{k2} x_2 + w_{k3} x_3 + b_k $$

y luego transforma estos valores con softmax:

$$ P(y = k \mid \mathbf{x}) = \frac{e^{z_k}}{\sum_{j=1}^K e^{z_j}} $$

Esto refleja el modelo de regresión logística multinomial, expresado como una red neuronal de una sola capa, sin capas ocultas.

✅ Puntos Clave¶

  • Sin capas ocultas → Es un modelo lineal.
  • Múltiples salidas → Una neurona por cada clase.
  • Softmax → Convierte los logits en una distribución de probabilidad.
  • Sesgos → Necesarios para ajustar los límites de decisión de cada clase.

Recursos¶

  • La Regresión logística Multinomial
In [7]:
import networkx as nx
import matplotlib.pyplot as plt
from ipywidgets import interact, Dropdown, IntSlider, Checkbox, fixed
import matplotlib.patches as mpatches

# Función principal corregida
def draw_custom_nn(input_size, use_bias, hidden_layers, hidden_neurons_per_layer, output_size, architecture='mlp'):
    G = nx.DiGraph()
    pos = {}
    layer_colors = {
        'input': '#8ecae6',
        'hidden': '#219ebc',
        'output': '#ffb703',
        'bias': '#adb5bd'
    }
    edge_labels = {}

    plt.figure(figsize=(12, 6))
    ax = plt.gca()
    ax.set_title("Neural Network Architecture", fontsize=14)

    # Input layer
    for i in range(input_size):
        node = f"x{i+1}"
        G.add_node(node, layer='input')
        pos[node] = (0, input_size - i - 1)

    if use_bias:
        G.add_node("bias_input", layer='bias')
        pos["bias_input"] = (0, -1)

    if architecture == 'mlp':
        # Hidden layers and biases
        for l in range(hidden_layers):
            layer_offset = 1 + l
            for j in range(hidden_neurons_per_layer):
                h_node = f"h{l+1}_{j+1}"
                G.add_node(h_node, layer='hidden')
                pos[h_node] = (layer_offset, hidden_neurons_per_layer / 2 - j)
            if use_bias and l < hidden_layers - 1:
                bias_node = f"bias_hidden{l+1}"
                G.add_node(bias_node, layer='bias')
                pos[bias_node] = (layer_offset + 0.25, -1*hidden_neurons_per_layer / 2)

        if use_bias and hidden_layers > 0:
            G.add_node("bias_output", layer='bias')
            pos["bias_output"] = (hidden_layers + 0.25, -1*hidden_neurons_per_layer / 2)

        # Conexiones entre capas ocultas
        for l in range(hidden_layers):
            prev_nodes = [f"x{i+1}" for i in range(input_size)] if l == 0 else [f"h{l}_{i+1}" for i in range(hidden_neurons_per_layer)]
            curr_nodes = [f"h{l+1}_{j+1}" for j in range(hidden_neurons_per_layer)]
            for u in prev_nodes:
                for v in curr_nodes:
                    G.add_edge(u, v)
            if use_bias:
                bias_source = "bias_input" if l == 0 else f"bias_hidden{l}"
                for v in curr_nodes:
                    G.add_edge(bias_source, v)

        # Capa de salida
        for k in range(output_size):
            o_node = f"ŷ{k+1}"
            G.add_node(o_node, layer='output')
            pos[o_node] = (1 + hidden_layers, output_size / 2 - k)

        # Conexiones a la salida
        if hidden_layers > 0:
            last_hidden = [f"h{hidden_layers}_{j+1}" for j in range(hidden_neurons_per_layer)]
            for u in last_hidden:
                for k in range(output_size):
                    G.add_edge(u, f"ŷ{k+1}")
            if use_bias:
                for k in range(output_size):
                    G.add_edge("bias_output", f"ŷ{k+1}")
        else:
            for i in range(input_size):
                for k in range(output_size):
                    G.add_edge(f"x{i+1}", f"ŷ{k+1}")
            if use_bias:
                for k in range(output_size):
                    G.add_edge("bias_input", f"ŷ{k+1}")

    elif architecture == 'multinomial_logistic_regression':
        for k in range(output_size):
            o_node = f"class_{k+1}"
            G.add_node(o_node, layer='output')
            pos[o_node] = (1, output_size - k - 1)
        for i in range(input_size):
            for k in range(output_size):
                G.add_edge(f"x{i+1}", f"class_{k+1}")
                #edge_labels[(f"x{i+1}", f"class_{k+1}")] = f"a{i+1}"
        if use_bias:
            for k in range(output_size):
                G.add_edge("bias_input", f"class_{k+1}")
                #edge_labels[("bias_input", f"class_{k+1}")] = "b"

    else:  # regresión lineal
        G.add_node("ŷ", layer='output')
        pos["ŷ"] = (1, 0)
        for i in range(input_size):
            G.add_edge(f"x{i+1}", "ŷ")
            edge_labels[(f"x{i+1}", "ŷ")] = f"a{i+1}"
        if use_bias:
            G.add_edge("bias_input", "ŷ")
            edge_labels[("bias_input", "ŷ")] = "b"

    # Dibujar red
    node_colors = [layer_colors[G.nodes[n]['layer']] for n in G.nodes]
    nx.draw(G, pos, with_labels=True, arrows=True, node_size=1500,
            node_color=node_colors, font_size=10, edge_color='gray')

    # Draw edge labels only for regression cases
    if architecture in ['regression', 'multinomial_logistic_regression']:
        nx.draw_networkx_edge_labels(G, pos, edge_labels=edge_labels, font_color='red')

    patches = [mpatches.Patch(color=color, label=label.capitalize()) for label, color in layer_colors.items()]
    plt.legend(handles=patches, loc='center left', bbox_to_anchor=(1, 0.5))
    plt.axis('off')
    plt.tight_layout()
    plt.show()


# Interfaz interactiva
def interactive_nn(model_type):
    configs = {
        'simple_linear_regression': {
            'architecture': 'regression',
            'input_size': {'min': 1, 'max': 1, 'value': 1},
            'hidden_layers': {'min': 0, 'max': 0, 'value': 0},
            'hidden_neurons_per_layer': {'min': 0, 'max': 0, 'value': 0},
            'output_size': {'min': 1, 'max': 1, 'value': 1}
        },
        'multiple_linear_regression': {
            'architecture': 'regression',
            'input_size': {'min': 2, 'max': 10, 'value': 3},
            'hidden_layers': {'min': 0, 'max': 0, 'value': 0},
            'hidden_neurons_per_layer': {'min': 0, 'max': 0, 'value': 0},
            'output_size': {'min': 1, 'max': 1, 'value': 1}
        },
        'multinomial_logistic_regression': {
            'architecture': 'multinomial_logistic_regression',
            'input_size': {'min': 1, 'max': 10, 'value': 3},
            'hidden_layers': {'min': 0, 'max': 0, 'value': 0},
            'hidden_neurons_per_layer': {'min': 0, 'max': 0, 'value': 0},
            'output_size': {'min': 2, 'max': 10, 'value': 4}
        },
        'mlp': {
            'architecture': 'mlp',
            'input_size': {'min': 2, 'max': 10, 'value': 3},
            'hidden_layers': {'min': 0, 'max': 3, 'value': 1},
            'hidden_neurons_per_layer': {'min': 1, 'max': 10, 'value': 4},
            'output_size': {'min': 1, 'max': 10, 'value': 2}
        }
    }

    config = configs[model_type]
    interact(draw_custom_nn,
             input_size=IntSlider(min=config['input_size']['min'],
                                  max=config['input_size']['max'],
                                  step=1,
                                  value=config['input_size']['value'],
                                  description='Inputs:'),
             use_bias=Checkbox(value=True, description='Include bias'),
             hidden_layers=IntSlider(min=config['hidden_layers']['min'],
                                     max=config['hidden_layers']['max'],
                                     step=1,
                                     value=config['hidden_layers']['value'],
                                     description='Hidden layers:'),
             hidden_neurons_per_layer=IntSlider(min=config['hidden_neurons_per_layer']['min'],
                                                max=config['hidden_neurons_per_layer']['max'],
                                                step=1,
                                                value=config['hidden_neurons_per_layer']['value'],
                                                description='Neurons per layer:'),
             output_size=IntSlider(min=config['output_size']['min'],
                                   max=config['output_size']['max'],
                                   step=1,
                                   value=config['output_size']['value'],
                                   description='Output nodes:'),
             architecture=fixed(config['architecture']))


# Selector principal del modelo
interact(interactive_nn,
         model_type=Dropdown(options={
             'Simple Linear Regression': 'simple_linear_regression',
             'Multiple Linear Regression': 'multiple_linear_regression',
             'Multinomial Logistic Regression': 'multinomial_logistic_regression',
             'MLP': 'mlp'
         }, description='Model Type:'));
interactive(children=(Dropdown(description='Model Type:', options={'Simple Linear Regression': 'simple_linear_…

¿Qué es el bias?¶

En una neurona (o unidad), el output es típicamente:

$$ y = f(\mathbf{w}^\top \mathbf{x} + b) $$

Donde:

  • $\mathbf{x}$ son las entradas
  • $\mathbf{w}$ son los pesos
  • $b$ es el bias
  • $f$ es la función de activación (sigmoid, ReLU, etc.)

¿Para qué sirve el bias?¶

Función Explicación
Desplazar la activación Permite que la neurona se active aunque todas las entradas sean cero
Ajustar la posición del umbral Cambia el punto donde la activación cambia (como mover una recta)
Flexibiliza el modelo Sin bias, la red está limitada a funciones que pasan por el origen
Facilita el aprendizaje Mejora la capacidad de la red para ajustarse a patrones no centrados

Ejemplo intuitivo¶

Imagina una neurona con función ReLU:

$$ f(x) = \max(0, w \cdot x + b) $$
  • Sin bias $b = 0$: la activación se activa solo si $w \cdot x > 0$
  • Con bias $b = -5$: la activación puede ser 0 incluso cuando $w \cdot x = 5$

Esto permite mayor control sobre la región activa de la neurona.

❌ ¿Qué pasa si NO usas bias?¶

  • El modelo pierde grados de libertad
  • La red puede no converger bien o necesitar más capas/neuronas
  • Algunas funciones no se pueden representar (como regresiones con ordenada ≠ 0)

¿Se puede regularizar?¶

Sí, al igual que los pesos:

  • El bias puede incluirse en técnicas como L2 regularization (aunque a veces se excluye)
  • En capas como nn.Linear, bias=True por defecto

🧩 Conclusión¶

El bias es crucial para que una red neuronal pueda aprender desplazamientos, ajustar límites de decisión y representar correctamente funciones no centradas. Sin él, la red se vuelve rígida y menos expresiva.

Ejemplo de bias para una red de Hopfield¶

Una red de Hopfield es una red neuronal recurrente que almacena patrones como estados estables de la dinámica del sistema. Funciona como una memoria asociativa, capaz de recuperar un patrón completo a partir de una versión parcial o ruidosa.

Estructura básica:¶

  • Neuronas: $N$, con valores binarios $s_i \in \{0, 1\}$
  • Conexiones: simétricas $w_{ij} = w_{ji}$, sin autoconexiones $w_{ii} = 0$
  • Estado de la red: $\mathbf{s} = [s_1, s_2, ..., s_N]$

🔄 Dinámica con función umbral:¶

La actualización de cada neurona se realiza mediante una suma ponderada de sus entradas:

$$ h_i = \sum_{j} w_{ij} s_j $$$$ s_i(t+1) = \begin{cases} 1 & \text{si } h_i \geq \theta_i \\ 0 & \text{si } h_i < \theta_i \end{cases} $$
  • $\theta_i$: umbral o bias, regula el punto en que la neurona se activa
  • El umbral puede ajustarse para que la actividad promedio de la red coincida con la de los patrones almacenados

¿Por qué es importante el threshold?¶

  • Mantiene la actividad promedio estable (por ejemplo, 25% de neuronas activas si los patrones lo tienen)
  • Evita que la red converja a estados de alta o baja actividad no representativos
  • Mejora la capacidad de recuperación de patrones codificados con baja densidad (actividad esparsa)

🧩 Conclusión¶

En una red de Hopfield binaria, el uso de una función de activación tipo umbral permite controlar la dinámica de la red. Al ajustar correctamente el umbral (bias), se logra que la red mantenga la misma actividad que los patrones aprendidos, lo que estabiliza la recuperación y evita estados espurios.

In [8]:
import numpy as np
import matplotlib.pyplot as plt
from scipy.stats import bernoulli
import ipywidgets as widgets
from ipywidgets import interact

def threshold_function(x, bias):
    return np.where(x - bias >= 0, 1, 0)

def std_vec(x):
    return (x - x.mean()) / x.std()

# Constants
N = 1000
k = 50
P = 10
time = 10
C = np.random.randint(0, N, size=(N, k))

def run_simulation(activity=0.25):
    X = bernoulli.rvs(p=activity, size=(P, N))
    X_std = (X - X.mean(axis=1, keepdims=True)) / X.std(axis=1, keepdims=True)

    W = np.zeros(C.shape)
    for xi in X_std:
        for ni in range(N):
            W[ni] += xi[C[ni]] * xi[ni]

    a = activity
    A = a * (1 - a)
    bias = (1 - 2 * a) / (2 * np.sqrt(A))

    M = []
    for xi in X_std[:1]:
        states = xi.copy()
        m = [(std_vec(states) * std_vec(xi)).mean()]
        neural_input = []
        for ti in range(time):
            neural_input = np.array([((std_vec(states[C[ni]]) * W[ni]).mean()) for ni in range(N)])
            states = np.array([((std_vec(states[C[ni]]) * W[ni]).mean() - bias >= 0) for ni in range(N)])
            m += [(std_vec(states) * std_vec(xi)).mean()]
            if m[-2] == m[-1]:
                break
        M += [m[-1]]

    x = np.linspace(-2, 4, 1000)
    y = threshold_function(x, bias)

    plt.figure(figsize=(15, 5))
    plt.subplot(1,2,1)
    plt.plot(x, y, label="f(x) = 1 if x >= threshold else 0")
    plt.plot(neural_input, states, 'o', label="Neuron inputs and states", alpha=0.6)
    plt.title(f"Threshold Function (activity={activity:.2f})")
    plt.xlabel("x: neural input")
    plt.ylabel("f(x): activation function")
    plt.axhline(0, color="black", linewidth=0.5, linestyle="--")
    plt.axvline(0, color="black", linewidth=0.5, linestyle="--")
    plt.xlim(-4, 4)
    plt.ylim(-0.1, 1.1)
    plt.grid(alpha=0.3)
    plt.legend()
    plt.tight_layout()

    plt.subplot(1,2,2)
    plt.imshow(bernoulli.rvs(activity, size=(100,100)), cmap='gray')
    plt.axis('off')
    plt.show()

    print(f"Bias: {bias:.2f}, Mean output state: {states.mean():.2f}, Mean input pattern: {X[0].mean():.2f}")

interact(run_simulation, activity=widgets.FloatSlider(value=0.5, min=0.1, max=0.9, step=0.1, description='Activity'));
interactive(children=(FloatSlider(value=0.5, description='Activity', max=0.9, min=0.1), Output()), _dom_classe…

¿Qué efecto tiene el bias en un MLP?¶

Un MLP (Multilayer Perceptron) está compuesto por capas de la forma:

$$ \mathbf{z} = \mathbf{W} \cdot \mathbf{x} + \mathbf{b}, \quad \mathbf{a} = f(\mathbf{z}) $$

Donde:

  • $\mathbf{W}$: pesos
  • $\mathbf{b}$: bias
  • $f$: función de activación (sigmoid, ReLU, tanh...)

🔧 Efectos del bias en un MLP¶

Aspecto Efecto del Bias
Desplazamiento del activador Permite que la neurona se active aunque todas las entradas sean cero
Ajuste fino Mejora la capacidad del modelo para aprender funciones con desplazamiento
Aprendizaje de umbrales En activaciones como ReLU, el bias ajusta el punto donde la unidad se activa
Control de actividad Puede usarse para mantener ciertas activaciones promedio (como en Hopfield)
Representación más rica Aumenta la expresividad del modelo sin necesidad de más neuronas o capas

🔄 Comparación con la red de Hopfield¶

Red de Hopfield MLP
Activación binaria, dinámica autónoma Activación continua, entrenado con datos
Bias = threshold, fija actividad global Bias = parámetro entrenable, mejora precisión
Controla la convergencia a patrones Ajusta la frontera de decisión

En Hopfield, el threshold fija una propiedad global de la dinámica (como la actividad media); en un MLP, el bias se aprende para ajustar localmente la respuesta de cada unidad y lograr un mejor rendimiento predictivo.

🧩 Conclusión¶

En un MLP, el bias permite desplazar las funciones de activación para mejorar el ajuste y la capacidad de representación del modelo. Aunque su función es diferente de la red de Hopfield, ambos casos comparten la idea de que el bias es esencial para un comportamiento flexible y ajustado a los datos o patrones esperados.

¿Qué es el Gradient Descent?¶

Gradient Descent (descenso del gradiente) es un algoritmo de optimización que busca minimizar una función ajustando sus parámetros paso a paso en la dirección del descenso más pronunciado (el gradiente negativo).

🔍 Idea general¶

Dada una función $f(\theta)$ que queremos minimizar:

$$ \theta \leftarrow \theta - \eta \cdot \nabla f(\theta) $$
  • $\theta$: vector de parámetros (por ejemplo, pesos)
  • $\nabla f(\theta)$: gradiente de la función con respecto a $\theta$
  • $\eta$: tasa de aprendizaje (learning rate)

Se repite este paso iterativamente hasta encontrar un mínimo local (idealmente, el global).

⚙️ ¿Cómo funciona?¶

Imagina que estás bajando una colina con niebla. No puedes ver el fondo, pero puedes mirar tus pies y saber hacia dónde desciende el terreno. El gradiente te dice en qué dirección ir. El learning rate determina qué tan lejos avanzas en cada paso.

Tipos de Gradient Descent¶

Tipo Descripción Uso común en redes neuronales
Batch GD Usa todo el dataset para cada paso Poco usado (muy lento)
Stochastic GD Usa 1 ejemplo por paso Ruidoso pero rápido
Mini-batch GD Usa pequeños lotes (batch) por paso ✅ Estándar en deep learning

Gradient Descent en Redes Neuronales¶

En redes neuronales, gradient descent se usa para ajustar los pesos y bias de cada capa para minimizar una función de pérdida, como el error cuadrático medio o la entropía cruzada.

🔄 El ciclo de entrenamiento:¶

  1. Propagación hacia adelante: Calcula la salida de la red
  2. Cálculo del error: Compara la salida con la verdad esperada
  3. Backpropagation: Calcula los gradientes del error respecto a cada peso
  4. Actualización de parámetros: Usa gradient descent para ajustar los pesos
$$ w \leftarrow w - \eta \cdot \frac{\partial L}{\partial w} $$

Donde:

  • $w$: peso
  • $L$: función de pérdida

📌 Importancia en redes neuronales¶

Aspecto Rol del gradient descent
Aprendizaje Permite a la red ajustar pesos con el error
Generalización Una buena tasa de aprendizaje evita sobreajuste
Convergencia Dirige el modelo hacia soluciones óptimas

Cuidados comunes¶

  • Learning rate muy alto → saltos grandes, no converge
  • Learning rate muy bajo → convergencia muy lenta
  • Mal inicializado → puede quedar atrapado en mínimos locales

Por eso, a veces se usa:

  • Momentum
  • Adaptive learning rates (como Adam, RMSProp)
  • Regularización (como L2, dropout)
In [9]:
import numpy as np
import matplotlib.pyplot as plt
import ipywidgets as widgets
from IPython.display import display, clear_output
from sympy import *

# Define the symbolic function and its derivative
x_sym = symbols('x')
fx = sin(x_sym - 10) + 0.05 * (x_sym - 10)**2 + 10
dfx_sym = diff(fx, x_sym)

# Convert to numpy functions
f = lambdify(x_sym, fx)
dfx = lambdify(x_sym, dfx_sym)

# Define tangent line
def line(x, x1, y1):
    return dfx(x1) * (x - x1) + y1

# Main optimization function
def plot_gradient_descent(x0, lr, min_iterations, max_iterations, use_adaptive_lr):
    clear_output(wait=True)

    # Validate iteration range
    if max_iterations < min_iterations:
        max_iterations = min_iterations

    a, b = 0, 20
    epsilon = 0.00001
    x = np.linspace(a, b, int((b - a) / epsilon))
    y = f(x)

    plt.figure(figsize=(10, 6))
    plt.plot(x, y, label='f(x) = sin(x-10) + 0.05*(x-10)² + 10')

    x0_l = [x0]
    fx0_l = [f(x0)]
    current_lr = lr

    plt.scatter(x0, f(x0), color='r', s=100, label='Initial point')
    xrange = np.linspace(max(a, x0-1), min(b, x0+1), 10)
    plt.plot(xrange, line(xrange, x0, f(x0)), 'C2--', linewidth=2)

    # Run gradient descent
    for it in range(max_iterations):
        gradient = dfx(x0)
        if use_adaptive_lr:
            current_lr = lr if it < 10 else 0.3

        x0 = x0 - current_lr * gradient
        x0_l.append(x0)
        fx0_l.append(f(x0))

        # Plot only if in the specified range
        if it >= min_iterations - 1:
            plt.scatter(x0, f(x0), color='C2', s=50, alpha=0.6)
            xrange = np.linspace(max(a, x0-1), min(b, x0+1), 10)
            plt.plot(xrange, line(xrange, x0, f(x0)), 'C2--', linewidth=2, alpha=0.6)

    # Plot path and final point
    plot_start_idx = max(0, min_iterations - 1)
    plt.plot(x0_l[plot_start_idx:], fx0_l[plot_start_idx:], '-o', label='Optimization path')
    plt.scatter(x0_l[-1], fx0_l[-1], color='k', s=200, label='Final point')

    plt.xlabel('x')
    plt.ylabel('f(x)')
    plt.title('Gradient Descent Optimization')
    plt.legend()
    plt.grid(True)
    plt.show()

# Create interactive widgets
x0_slider = widgets.FloatSlider(value=1, min=0, max=20, step=0.1, description='x0:')
lr_slider = widgets.FloatSlider(value=2.2, min=0, max=3, step=0.01, description='Learning Rate:')
min_iterations_slider = widgets.IntSlider(value=1, min=1, max=100, step=1, description='Min Iterations:')
max_iterations_slider = widgets.IntSlider(value=30, min=1, max=100, step=1, description='Max Iterations:')
adaptive_lr_toggle = widgets.Checkbox(value=False, description='Adaptive LR')
random_x0_button = widgets.Button(description='Random x0', button_style='info')

# Button callback
def on_random_x0_clicked(b):
    x0_slider.value = np.random.random() * 20  # Random x0 in [0, 20]
    out.outputs = ()  # Force update by clearing output
    plot_gradient_descent(
        x0_slider.value,
        lr_slider.value,
        min_iterations_slider.value,
        max_iterations_slider.value,
        adaptive_lr_toggle.value
    )

random_x0_button.on_click(on_random_x0_clicked)

# Combine widgets into a UI
ui = widgets.VBox([
    widgets.HTML(value='<h3>Gradient Descent Optimization</h3>'),
    x0_slider,
    lr_slider,
    min_iterations_slider,
    max_iterations_slider,
    adaptive_lr_toggle,
    random_x0_button
])

# Create interactive output
out = widgets.interactive_output(plot_gradient_descent, {
    'x0': x0_slider,
    'lr': lr_slider,
    'min_iterations': min_iterations_slider,
    'max_iterations': max_iterations_slider,
    'use_adaptive_lr': adaptive_lr_toggle
})

# Display widgets and output
display(ui, out)
VBox(children=(HTML(value='<h3>Gradient Descent Optimization</h3>'), FloatSlider(value=1.0, description='x0:',…
Output()

¿Cómo aplicar descenso del gradiente para encontrar la mejor línea recta?¶

Queremos encontrar la mejor línea recta $y = wx + b$ que ajuste un conjunto de puntos $(x_i, y_i)$. Esto es un problema de regresión lineal, y se puede resolver con descenso por gradiente.

🔢 1. Definimos una función de pérdida (error)¶

La más común es el error cuadrático medio (MSE):

$$ L(w, b) = \frac{1}{n} \sum_{i=1}^n (y_i - (wx_i + b))^2 $$

Esta función mide cuán lejos están los puntos predichos de los reales.

🔁 2. Algoritmo de Descenso por Gradiente¶

Calculamos el gradiente de la pérdida respecto a $w$ y $b$:

$$ \frac{\partial L}{\partial w} = -\frac{2}{n} \sum (y_i - (wx_i + b)) \cdot x_i $$$$ \frac{\partial L}{\partial b} = -\frac{2}{n} \sum (y_i - (wx_i + b)) $$

Luego actualizamos:

$$ w \leftarrow w - \eta \cdot \frac{\partial L}{\partial w} \quad b \leftarrow b - \eta \cdot \frac{\partial L}{\partial b} $$

donde $\eta$ es el learning rate.

🧭 3. Repetimos hasta converger¶

Se ejecutan varias épocas hasta que el error deje de disminuir significativamente.

⚖️ ¿Por qué es importante escalar los datos?¶

Problema:¶

Si tus datos tienen rangos muy diferentes (por ejemplo, $x \in [1, 1000]$), el gradiente puede volverse muy inestable o muy lento en converger.

Solución: escalar los datos¶

  • Usamos MinMaxScaler o StandardScaler para llevar $x$ e $y$ a rangos comparables.
  • Esto mejora:

    • La velocidad de entrenamiento
    • La estabilidad del gradiente
    • La precisión numérica

¿Por qué volver a la escala original al final?¶

Porque el modelo fue entrenado en la escala transformada, pero los usuarios o sistemas necesitan resultados en la escala real del problema (por ejemplo, en dólares, grados, etc.).

Por eso, al final usamos .inverse_transform() del scaler para convertir las predicciones y compararlas con los datos reales.

🧩 Conclusión¶

El descenso del gradiente permite encontrar los parámetros $w, b$ que mejor ajustan una línea recta a los datos. Escalar los datos estabiliza y acelera ese proceso. Volver a la escala original garantiza que los resultados sean comprensibles y útiles.

In [10]:
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt

# Load data
df = pd.read_csv("https://raw.githubusercontent.com/marsgr6/r-scripts/master/data/data_gd_demo.csv", header=None)
df.columns = ['xi', 'yi']  # Assign column names

# Store original min/max before normalization
xi_min, xi_max = df['xi'].min(), df['xi'].max()
yi_min, yi_max = df['yi'].min(), df['yi'].max()

# Normalize data for gradient descent
df_normalized = (df - df.min()) / (df.max() - df.min())

# Gradient descent function (assumed)
def gradient_descent(m, b, data, L):
    N = len(data)
    m_grad = 0
    b_grad = 0
    for i in range(N):
        x = data['xi'].iloc[i]
        y = data['yi'].iloc[i]
        y_pred = m * x + b
        m_grad += -(2/N) * x * (y - y_pred)
        b_grad += -(2/N) * (y - y_pred)
    m = m - L * m_grad
    b = b - L * b_grad
    return m, b

# Denormalize parameters
def denormalize_parameters(m, b, xi_min, xi_max, yi_min, yi_max):
    m_original = m * (yi_max - yi_min) / (xi_max - xi_min)
    b_original = b * (yi_max - yi_min) + yi_min - m_original * xi_min
    return m_original, b_original

# Plotting
learning_rates = [0.1, 0.5, 0.7]
steps = [10, 20, 50, 100, 500]

fig = plt.figure(figsize=(20, 20), dpi=80)
for cont1, learn in enumerate(learning_rates):
    for cont2, step in enumerate(steps):
        m = 0
        b = 0
        L = learn
        epochs = step
        for i in range(epochs):
            m, b = gradient_descent(m, b, df_normalized, L)

        # Denormalize parameters
        m_original, b_original = denormalize_parameters(m, b, xi_min, xi_max, yi_min, yi_max)

        # Generate predictions in original scale
        linspace_normalized = np.linspace(df_normalized['xi'].min(), df_normalized['xi'].max(), 100)
        linspace_original = linspace_normalized * (xi_max - xi_min) + xi_min
        datax = [m_original * x + b_original for x in linspace_original]

        ax1 = plt.subplot2grid((5, 5), (cont1, cont2))
        ax1.scatter(df['xi'], df['yi'], label='Data', color="black")
        ax1.title.set_text(f'LR: {learn}  S:{step}')
        ax1.plot(linspace_original, datax, color="red", label='Gradient descent')
        ax1.set_xlabel('x')
        ax1.set_ylabel('y')
        ax1.legend()

plt.tight_layout()
plt.show()

Mi primer Multi-layer Perceptron (MLP)¶

MLP para el problema XOR¶

El problema XOR (eXclusive OR) es uno de los ejemplos clásicos en la historia del aprendizaje automático y las redes neuronales, ya que pone en evidencia las limitaciones de los modelos lineales simples y motiva la necesidad de arquitecturas más complejas.

¿Qué es la operación XOR?¶

La operación XOR es una función lógica que toma dos entradas binarias (0 o 1) y devuelve 1 solo si las entradas son diferentes. Es decir:

Entrada X1 Entrada X2 Salida XOR, y
0 0 0
0 1 1
1 0 1
1 1 0

Esta función no puede ser separada por una línea recta en el plano, lo que se conoce como un problema no linealmente separable.

Limitaciones de un único perceptrón¶

Un perceptrón simple (una sola neurona) puede aprender funciones linealmente separables, como AND o OR. Sin embargo, XOR no lo es, ya que no existe una línea en el espacio 2D de entrada que pueda dividir correctamente las clases 0 y 1 de la salida.

Aunque usemos una función de activación no lineal (como la sigmoide o la ReLU), un único perceptrón no tiene la capacidad de crear una combinación adecuada de pesos y sesgos que separe correctamente las salidas deseadas del problema XOR. Esto fue demostrado formalmente por Minsky y Papert en los años 60, lo que llevó a un declive temporal en el interés por las redes neuronales.

Solución con un Perceptrón Multicapa (MLP)¶

La clave para resolver el problema XOR está en utilizar una Red Neuronal Multicapa (MLP, por sus siglas en inglés), que incluye:

  • Una capa de entrada con dos neuronas (para X1 y X2),
  • Al menos una capa oculta con múltiples neuronas,
  • Una capa de salida con una sola neurona para producir la salida final.

La capa oculta introduce una transformación no lineal del espacio de entrada, lo que permite que el modelo aprenda representaciones internas más complejas. Con esta arquitectura, el MLP puede “curvar” el espacio de entrada de manera que la función XOR se vuelva separable en ese nuevo espacio transformado.

Un ejemplo simple de arquitectura que puede resolver XOR es:

  • 2 neuronas de entrada (X1 y X2),
  • 2 neuronas en la capa oculta (con función de activación no lineal como tanh o sigmoid),
  • 1 neurona de salida (con activación sigmoide para salida binaria).

La red aprende a combinar las salidas de la capa oculta de tal forma que pueda aproximar correctamente la salida XOR deseada.

Visualización geométrica¶

Gráficamente, si se representan los puntos (X1, X2) en un plano:

  • (0,0) y (1,1) tienen salida 0,
  • (0,1) y (1,0) tienen salida 1.

No hay una línea recta que separe estas clases correctamente. Pero en un espacio transformado por la capa oculta, esta separación sí se puede lograr.

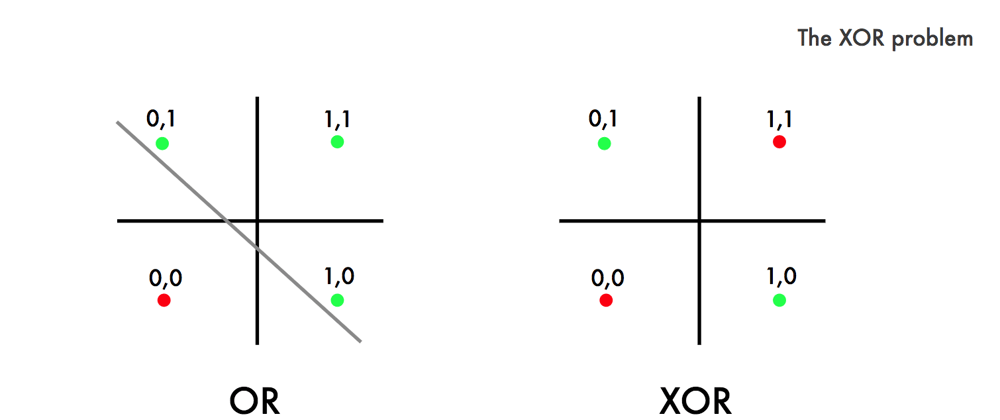

drawing

Importancia histórica y conceptual¶

El problema XOR es crucial porque:

  • Motiva la introducción de capas ocultas en las redes neuronales.
  • Es un ejemplo simple pero potente para enseñar la necesidad de modelos no lineales.
  • Representa el punto de partida para el desarrollo de redes neuronales profundas y modernas.

Fuentes y recursos¶

  • https://web.cs.dal.ca/~tt/fundamentals/programs/Octave/Chapter6/
  • https://marsgr6.github.io/presentations/mlp_in_a_nutshell.slides.html#/
  • https://stats.stackexchange.com/questions/29130/difference-between-neural-net-weight-decay-and-learning-rate

Análisis comparativo del error cuadrático medio (MSE) en la resolución del problema XOR mediante un MLP con y sin sesgo¶

La figura presentada muestra la evolución del error cuadrático medio (MSE) durante el proceso de entrenamiento de un perceptrón multicapa (MLP) aplicado al problema clásico de la función lógica XOR. Se comparan dos configuraciones: una que incorpora neuronas de sesgo (Bias True en azul) y otra que no las utiliza (Bias False en naranja).

drawing

Desempeño del modelo con bias¶

En la curva correspondiente al modelo con bias (Bias True), se observa un comportamiento típico de convergencia efectiva en redes neuronales: tras una etapa inicial de oscilaciones debido al proceso estocástico del entrenamiento (aproximadamente hasta la iteración 2000), el error comienza a decrecer de manera sostenida, alcanzando valores cercanos a cero después de la iteración 6000. Este comportamiento indica que el modelo logra aprender con precisión la función XOR, lo cual se corrobora con las salidas finales del modelo:

Predicciones:     [[0.036, 0.960, 0.960, 0.050]]
Salidas esperadas: [[0,     1,     1,     0]]

Estas predicciones reflejan una aproximación muy precisa a los valores esperados, confirmando la capacidad del MLP con bias para resolver relaciones no linealmente separables.

Desempeño del modelo sin bias¶

En contraste, el modelo sin bias (Bias False) presenta una curva de error que permanece estancada en torno a un valor de ~0.25 durante una gran parte del entrenamiento. A partir de la iteración 6000 se aprecia una ligera disminución, aunque el modelo converge a un valor de MSE significativamente más alto (~0.12), sin alcanzar una representación adecuada de la función objetivo. Las predicciones obtenidas al final del entrenamiento son:

Predicciones:     [[0.126, 0.777, 0.692, 0.587]]
Salidas esperadas: [[0,     1,     1,     0]]

Estas predicciones muestran una clara desviación respecto a los valores esperados, especialmente en los patrones (0,0) y (1,1), lo que evidencia una limitación estructural del modelo sin bias para ajustar funciones no lineales.

Conclusión¶

Los resultados empíricos respaldan un principio fundamental del diseño de redes neuronales: la inclusión de neuronas de sesgo es crucial para aumentar la capacidad expresiva del modelo. El sesgo permite a cada neurona ajustar su umbral de activación independientemente de la entrada, facilitando así la representación de funciones no linealmente separables como XOR. La ausencia de bias restringe esta capacidad, incluso cuando se emplean funciones de activación no lineales.

En síntesis, la evidencia numérica y gráfica indica que el uso de bias no solo mejora la convergencia del entrenamiento, sino que resulta indispensable para que el modelo logre una solución satisfactoria al problema XOR.

In [11]:
import numpy as np
import matplotlib.pyplot as plt
from sklearn.metrics import mean_squared_error
import warnings
warnings.filterwarnings('ignore')

# XOR input and output (convert to arrays to avoid matrix issues)
XOR_inputs = np.array([[0, 1, 0, 1], [0, 0, 1, 1]])  # shape: (2, 4)
XOR_outputs = np.array([[0, 1, 1, 0]])  # shape: (1, 4)

def mlp(X, Y, n_input_base, n_hidden, n_output,
        training_steps=5000, lr=0.7, batch_size=1, use_bias=True):

    # Add bias to input layer if requested
    if use_bias:
        inputs = np.vstack((X, np.ones((1, X.shape[1]))))  # shape: (n_input_base + 1, 4)
        n_input = n_input_base + 1
    else:
        inputs = X  # shape: (n_input_base, 4)
        n_input = n_input_base

    expected_outputs = Y  # shape: (1, 4)

    # Initialize weights
    weights_hidden = np.random.rand(n_hidden, n_input) - 0.5  # shape: (n_hidden, n_input)
    if use_bias:
        weights_output = np.random.rand(n_output, n_hidden + 1) - 0.5  # bias for hidden layer
    else:
        weights_output = np.random.rand(n_output, n_hidden) - 0.5  # no bias

    mse_history = []

    for step in range(training_steps):
        for _ in range(batch_size):
            # Randomly select a sample
            sample_idx = np.random.randint(0, inputs.shape[1])
            input_sample = inputs[:, sample_idx].reshape(-1, 1)  # shape: (n_input, 1)

            # Forward pass: input to hidden
            hidden_activations = 1 / (1 + np.exp(-weights_hidden @ input_sample))  # shape: (n_hidden, 1)

            # Add bias to hidden layer if applicable
            if use_bias:
                hidden_activations = np.vstack((hidden_activations, np.ones((1, 1))))  # shape: (n_hidden + 1, 1)

            # Forward pass: hidden to output
            output_activations = 1 / (1 + np.exp(-weights_output @ hidden_activations))  # shape: (n_output, 1)

            # Compute output deltas
            output_deltas = (expected_outputs[:, sample_idx].reshape(-1, 1) - output_activations) * \
                            output_activations * (1 - output_activations)  # shape: (n_output, 1)

            # Backpropagation: compute gradient to hidden layer
            gradient_to_hidden = weights_output.T @ output_deltas  # shape: (n_hidden + 1, 1) or (n_hidden, 1)

            # Compute hidden deltas (exclude bias from gradient if applicable)
            if use_bias:
                hidden_activations_no_bias = hidden_activations[:-1, :]  # shape: (n_hidden, 1)
                gradient_to_hidden = gradient_to_hidden[:-1, :]  # shape: (n_hidden, 1)
            else:
                hidden_activations_no_bias = hidden_activations  # shape: (n_hidden, 1)

            # Convert to arrays to ensure element-wise multiplication
            hidden_activations_no_bias = np.array(hidden_activations_no_bias)
            gradient_to_hidden = np.array(gradient_to_hidden)

            # Element-wise multiplication for hidden deltas
            hidden_deltas = hidden_activations_no_bias * (1 - hidden_activations_no_bias) * gradient_to_hidden  # shape: (n_hidden, 1)

            # Update weights
            weights_output += lr * (output_deltas @ hidden_activations.T)  # shape: (n_output, n_hidden + 1)
            weights_hidden += lr * (hidden_deltas @ input_sample.T)  # shape: (n_hidden, n_input)

        # Evaluate MSE on all patterns
        hidden_all = 1 / (1 + np.exp(-weights_hidden @ inputs))  # shape: (n_hidden, 4)
        if use_bias:
            hidden_all = np.vstack((hidden_all, np.ones((1, hidden_all.shape[1]))))  # shape: (n_hidden + 1, 4)

        output_all = 1 / (1 + np.exp(-weights_output @ hidden_all))  # shape: (n_output, 4)
        mse_history.append(mean_squared_error(expected_outputs, output_all))

    return mse_history, output_all, weights_hidden, weights_output

# Run MLP with or without bias
use_bias = True
n_input_base = 2
mse_history_bt, final_output, weights_hidden_bt, weights_output_bt = mlp(
    XOR_inputs, XOR_outputs,
    n_input_base=n_input_base,
    n_hidden=2,
    n_output=1,
    training_steps=10000,
    lr=0.7,
    batch_size=1,
    use_bias=use_bias
)

print("Bias True")
# Print final prediction vs expected
print("Final predictions:")
print(np.round(final_output, 3))
print("Expected outputs:")
print(XOR_outputs)

# Run MLP with or without bias
use_bias = False
n_input_base = 2
mse_history_bf, final_output, weights_hidden_bf, weights_output_bf = mlp(
    XOR_inputs, XOR_outputs,
    n_input_base=n_input_base,
    n_hidden=2,
    n_output=1,
    training_steps=10000,
    lr=0.7,
    batch_size=1,
    use_bias=use_bias
)

print("Bias False")
# Print final prediction vs expected
print("Final predictions:")
print(np.round(final_output, 3))
print("Expected outputs:")
print(XOR_outputs)

# Plot training error
plt.plot(mse_history_bt, label="Bias True")

# Plot training error
plt.plot(mse_history_bf, label="Bias False")
plt.title("Training MSE (bias vs no bias)")
plt.xlabel("Iteration")
plt.ylabel("Mean Squared Error")
plt.grid(True)
plt.legend()
plt.show()
Bias True
Final predictions:
[[0.035 0.957 0.957 0.051]]
Expected outputs:
[[0 1 1 0]]
Bias False
Final predictions:
[[0.104 0.768 0.76  0.575]]
Expected outputs:
[[0 1 1 0]]

Análisis de las superficies de decisión del MLP en la tarea XOR¶

La figura muestra las superficies de decisión aprendidas por un perceptrón multicapa (MLP) entrenado para aproximar la función lógica XOR. Se presentan dos configuraciones: a la izquierda, el modelo sin bias; a la derecha, el modelo con bias. Las regiones coloreadas representan el valor de salida del MLP en función de las entradas $X_1$ y $X_2$, interpoladas sobre una malla continua. Los puntos marcados corresponden a las cuatro combinaciones binarias de entrada (0,0), (0,1), (1,0), (1,1), con sus clases objetivo representadas como:

  • 🔵 Círculos azules: Clase 0 (salida esperada = 0)
  • ➕ Cruces rojas: Clase 1 (salida esperada = 1)

drawing

1. MLP sin bias (panel izquierdo¶

En la configuración sin neuronas de sesgo, la superficie de decisión muestra una separación inadecuada de las regiones de clase. Específicamente:

  • El modelo genera una transición muy gradual entre las regiones de salida alta (rojo) y baja (azul), sin una delimitación clara entre las clases.
  • La región central presenta valores intermedios (blancos y rosados), lo cual sugiere una incertidumbre elevada en la predicción.
  • Como resultado, el modelo no logra capturar la estructura no lineal del problema XOR, donde se requiere separar (0,1) y (1,0) de (0,0) y (1,1), que no son separables mediante una frontera lineal.

2. MLP con bias (panel derecho¶

En contraste, la superficie aprendida por el modelo con bias muestra:

  • Una frontera de decisión bien definida: se observan zonas bien delimitadas donde la salida del MLP es cercana a 0 o 1, con transiciones abruptas en las regiones intermedias (bandas blancas).
  • La forma de las bandas de transición indica que el modelo ha aprendido una combinación no lineal de las entradas, crucial para resolver el problema XOR.
  • Los puntos de clase 1 (cruces rojas) se encuentran completamente dentro de regiones con alta activación, mientras que los de clase 0 (círculos azules) están en zonas de baja activación, lo cual confirma una clasificación correcta y confiable.

Conclusión general¶

La visualización respalda la evidencia empírica obtenida a partir del MSE: el modelo con bias logra representar adecuadamente la no linealidad inherente al problema XOR, mientras que el modelo sin bias falla en capturar esta complejidad estructural.

Desde el punto de vista del aprendizaje automático, esto demuestra que el uso de neuronas de sesgo permite que cada unidad neuronal aprenda una traslación del plano de decisión, incrementando así la capacidad de representación del modelo. Sin esta flexibilidad, el modelo queda restringido a combinaciones lineales del espacio de entrada, lo cual resulta insuficiente para tareas como XOR.

In [12]:
# Contour plot function with fixed colorbar scale
def contour_plot(w_h, w_o, bias, bar=False, title="Decision Surface", r_i=None, r_d=None):
    """
    Plot the decision surface of an MLP classifier with a fixed colorbar scale [0, 1].

    Parameters:
    w_h (np.ndarray): Hidden layer weights, shape (n_hidden, n_input)
    w_o (np.ndarray): Output layer weights, shape (n_output, n_hidden) or (n_output, n_hidden + 1)
    bias (str): "True" or "False" to indicate if bias was used
    title (str): Custom title for the plot
    r_i (np.ndarray): Input data, shape (n_input_base, n_samples), e.g., (2, 4)
    r_d (np.ndarray): Target data, shape (n_samples,), e.g., (4,)
    """
    try:
        w_h = np.array(w_h)
        w_o = np.array(w_o)
        n_classes = 2
        plot_colors = "br"
        plot_markers = "oP"
        x_min, x_max = -0.1, 1.1
        y_min, y_max = -0.1, 1.1
        xx, yy = np.meshgrid(np.linspace(x_min, x_max, 100),
                             np.linspace(y_min, y_max, 100))
        grid_points = np.c_[xx.ravel(), yy.ravel()].T
        if bias.lower() == "true":
            if w_h.shape[1] != 3:
                raise ValueError(f"Expected w_h with bias to have shape (n_hidden, 3), got {w_h.shape}")
            grid_points = np.vstack((grid_points, np.ones((1, grid_points.shape[1]))))
        else:
            if w_h.shape[1] != 2:
                raise ValueError(f"Expected w_h without bias to have shape (n_hidden, 2), got {w_h.shape}")
        hidden_activations = 1 / (1 + np.exp(-w_h @ grid_points))
        if bias.lower() == "true":
            if w_o.shape[1] != w_h.shape[0] + 1:
                raise ValueError(f"Expected w_o with bias to have shape (n_output, {w_h.shape[0] + 1}), got {w_o.shape}")
            hidden_activations = np.vstack((hidden_activations, np.ones((1, hidden_activations.shape[1]))))
        else:
            if w_o.shape[1] != w_h.shape[0]:
                raise ValueError(f"Expected w_o without bias to have shape (n_output, {w_h.shape[0]}), got {w_o.shape}")
        Z = 1 / (1 + np.exp(-w_o @ hidden_activations))
        Z = Z.reshape(xx.shape)
        cs = plt.contourf(xx, yy, Z, cmap=plt.cm.seismic, alpha=0.8, vmin=0, vmax=1)
        csl = plt.contour(xx, yy, Z, colors='black', linewidths=0.5, vmin=0, vmax=1)
        if bar:
            cbar = plt.colorbar(cs)
            cbar.ax.set_ylabel('MLP Output')
            cbar.set_ticks([0, 0.5, 1])
            cbar.add_lines(csl)
        plt.xlabel('X1')
        plt.ylabel('X2')
        if r_i is None or r_d is None:
            r_i = np.array([[0, 1, 0, 1], [0, 0, 1, 1]])
            r_d = np.array([0, 1, 1, 0])
        if r_i.shape[1] != r_d.shape[0]:
            raise ValueError(f"r_i samples ({r_i.shape[1]}) must match r_d samples ({r_d.shape[0]})")
        t_names = ["Class 0", "Class 1"]
        for i, color, m in zip(range(n_classes), plot_colors, plot_markers):
            idx = np.where(r_d == i)[0]
            plt.scatter(r_i[0, idx], r_i[1, idx], c=color, label=t_names[i],
                        edgecolor='black', s=100, marker=m)
        plt.title(f"{title} (Bias: {bias})")
        return {'xx': xx, 'yy': yy, 'Z': Z}
    except Exception as e:
        print(f"Error in contour_plot: {e}")
        raise

# Example usage with MLP weights trained with use_bias=False
# Assuming weights_hidden_bt and weights_output_bt are from MLP with use_bias=False
plt.figure(figsize=(12,4))
plt.subplot(1,2,1)
results_bf = contour_plot(weights_hidden_bf, weights_output_bf, "False")
plt.subplot(1,2,2)
results_bt = contour_plot(weights_hidden_bt, weights_output_bt, "True", bar=True)

Superficies de activación del MLP (sin bias vs con bias)¶

La figura muestra las superficies 3D de salida del MLP en el espacio de entrada $(X_1, X_2)$, donde se observa el efecto de incluir o no unidades de sesgo (bias) en la red.

  • Sin bias (izquierda): la superficie es monótona y suavemente inclinada, indicando una representación funcional limitada. El modelo no logra generar las no linealidades necesarias para separar correctamente las clases del problema XOR.

  • Con bias (derecha): se observa una superficie con curvaturas complejas, que permite identificar regiones diferenciadas de activación. Esto refleja una capacidad de representación significativamente mayor, lo cual es esencial para aproximar funciones como XOR que no son linealmente separables.

Estas superficies confirman que la inclusión de bias en la arquitectura del MLP aumenta la dimensionalidad efectiva del espacio de hipótesis, habilitando soluciones no lineales que capturan con precisión la estructura del problema.

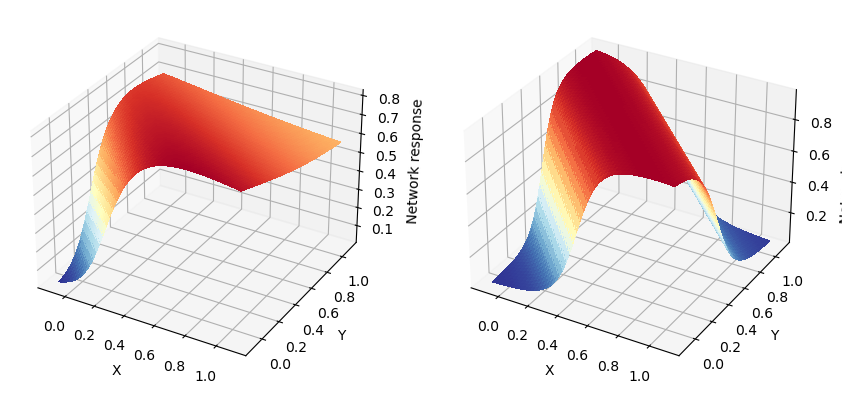

drawing

In [13]:
# Create figure with two 3D subplots
fig = plt.figure(figsize=(10, 4))

# Subplot 1: Bias=False
ax1 = fig.add_subplot(121, projection='3d')

surf1 = ax1.plot_surface(results_bf['xx'], results_bf['yy'], results_bf['Z'], cmap=plt.cm.RdYlBu_r,
                       linewidth=0, antialiased=False)

ax1.view_init(30, -60)
ax1.set_xlabel('X')
ax1.set_ylabel('Y')
ax1.set_zlabel('Network response')
plt.tight_layout()

# Subplot 2: Bias=False
ax2 = fig.add_subplot(122, projection='3d')

surf2 = ax2.plot_surface(results_bt['xx'], results_bt['yy'], results_bt['Z'], cmap=plt.cm.RdYlBu_r,
                       linewidth=0, antialiased=False)

ax2.view_init(30, -60)
ax2.set_xlabel('X')
ax2.set_ylabel('Y')
ax2.set_zlabel('Network response')
plt.tight_layout()

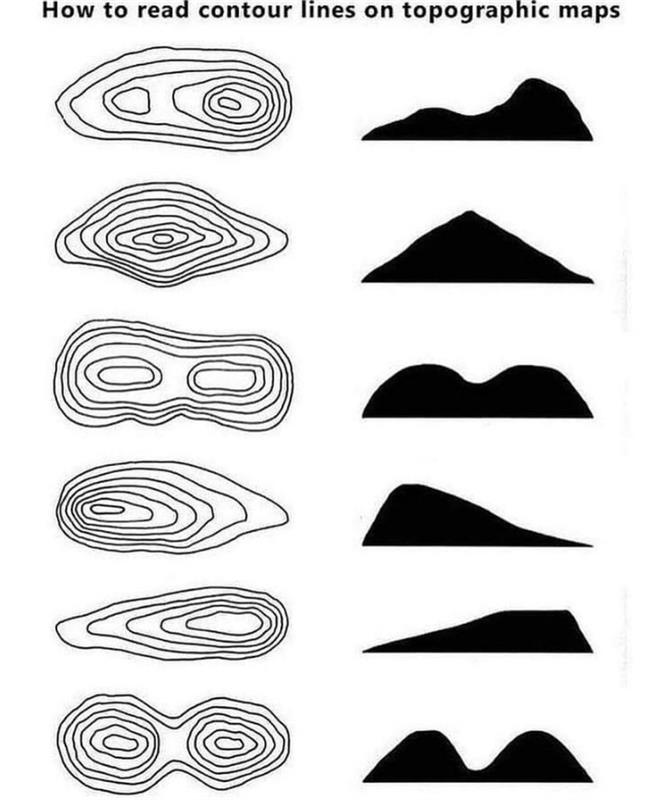

Cómo leer gráficos de contorno¶

Un contour plot (o mapa de contornos) representa superficies tridimensionales en 2D mediante líneas que conectan puntos con igual valor, comúnmente utilizadas para mostrar elevación (en topografía) o intensidad (en mapas científicos).

🔹 Líneas cerradas indican colinas (si los valores aumentan hacia el centro) o depresiones (si disminuyen).

🔹 Líneas muy juntas indican pendientes empinadas; líneas más separadas representan pendientes suaves.

🔹 La forma de las líneas sugiere la silueta del terreno: picos, valles, laderas o mesetas.

🔹 El color (si está presente) puede ayudarte a distinguir elevaciones: tonos más claros o cálidos (como amarillo o rojo) suelen representar alturas mayores, mientras que tonos fríos (como azul) indican zonas más bajas o depresiones.

En resumen, los contornos muestran la forma del relieve, y el color, cuando se usa, añade información visual sobre la altitud o profundidad relativa.

drawing

🧠 ¿Qué es un MLP?¶

Un Perceptrón Multicapa (MLP) es una red neuronal compuesta por varias capas de neuronas:

  • una capa de entrada,
  • al menos una capa oculta,
  • y una capa de salida.

Cada neurona en una capa está conectada a todas las neuronas de la siguiente, y los pesos sinápticos determinan la fuerza de cada conexión. Las redes MLP son entrenadas supervisadamente para que, a partir de datos de entrada, aprendan a producir salidas correctas ajustando sus pesos internos.

🔁 Fase 1: Propagación hacia adelante (Feedforward)¶

  1. Las entradas del problema (por ejemplo, combinaciones del XOR) se propagan desde la capa de entrada hacia la capa oculta.
  2. En la capa oculta, cada neurona calcula una combinación lineal de las entradas (incluyendo un sesgo, si se activa) y aplica una función de activación no lineal, típicamente la sigmoide:

    $$ a = \sigma(w \cdot x + b) $$

  3. Las salidas de la capa oculta se propagan de forma similar hacia la capa de salida, donde nuevamente se aplican funciones de activación. Para clasificación binaria, se usa comúnmente la sigmoide, que produce una salida entre 0 y 1.

Este proceso produce una salida $\hat{y}$, la predicción del modelo.

❌ Fase 2: Cálculo del error¶

Una vez obtenida la predicción, se calcula el error entre la salida esperada $y$ y la predicha $\hat{y}$. En este caso se utiliza el error cuadrático medio (MSE):

$$ \text{MSE} = \frac{1}{N} \sum_{i=1}^{N} (y_i - \hat{y}_i)^2 $$

🔁 Fase 3: Retropropagación del error (Backpropagation)¶

La red usa el error calculado para ajustar los pesos hacia atrás, desde la capa de salida hacia la capa oculta. Para ello, se aplican derivadas de las funciones de activación (sigmoide en este caso), lo que permite calcular cuánto contribuyó cada peso al error total.

  1. Se calcula el delta de la salida, que combina el error y la derivada de la sigmoide:

    $$ \delta_o = (y - \hat{y}) \cdot \hat{y} \cdot (1 - \hat{y}) $$

  2. Luego se propaga este delta hacia atrás para obtener los deltas de la capa oculta, también usando la derivada de la sigmoide:

    $$ \delta_h = a_h \cdot (1 - a_h) \cdot (w_o^T \cdot \delta_o) $$

    (donde $a_h$ son las activaciones ocultas y $w_o$ los pesos de salida).

🔧 Fase 4: Actualización de los pesos¶

Una vez calculados los deltas, se actualizan los pesos de cada capa en la dirección que reduce el error, usando la regla general del descenso del gradiente:

$$ w := w + \eta \cdot \delta \cdot a^T $$

donde:

  • $\eta$ es la tasa de aprendizaje,
  • $\delta$ es el delta correspondiente,
  • $a$ son las activaciones de la capa anterior.

Este ajuste se hace tanto para:

  • los pesos ocultos (entrada → capa oculta),
  • como para los pesos de salida (capa oculta → salida).

📘 ¿Se usa la regla delta?¶

Sí, en su forma extendida. La regla delta clásica (usada en perceptrones simples) dice:

$$ \Delta w = \eta \cdot (y - \hat{y}) \cdot x $$

En este MLP, se generaliza:

  • Al incluir funciones de activación derivables,
  • A redes con múltiples capas,
  • Y se usa como parte del algoritmo de retropropagación para ajustar pesos capa por capa.

✅ En resumen:¶

El MLP implementado:

  • Aprende una función no lineal como XOR,
  • Usa feedforward para generar predicciones,
  • Usa retropropagación para calcular los errores intermedios,
  • Ajusta los pesos mediante descenso del gradiente,
  • Y utiliza la regla delta extendida internamente para modificar los pesos en función del error.

MLP usando la librería sklearn para un problema de clasificación binaria¶

✅ ¿Qué es la clasificación binaria?¶

La clasificación binaria es un tipo de problema de aprendizaje supervisado en el que el modelo debe predecir una de dos clases posibles, por ejemplo:

  • ¿Es spam o no es spam?
  • ¿El tumor es benigno o maligno?
  • ¿El cliente comprará o no comprará?

El modelo recibe entradas (features) y debe aprender a asignar una etiqueta 0 o 1 (o cualquier par de clases binarias).

🧠 ¿Cómo se usa un MLPClassifier en scikit-learn?¶

Un MLPClassifier (Perceptrón Multicapa) es una red neuronal con al menos una capa oculta, capaz de aprender patrones complejos y no lineales en los datos.

🧩 Flujo típico de uso:¶

# Paso 1: importar el modelo
from sklearn.neural_network import MLPClassifier

# Paso 2: definir el modelo con hiperparámetros
mlp = MLPClassifier(hidden_layer_sizes=(100,), activation='relu',
                    solver='adam', learning_rate_init=0.001,
                    max_iter=1000, random_state=42)

# Paso 3: entrenar (ajustar) el modelo con datos de entrenamiento
mlp.fit(X_train, y_train)

# Paso 4: hacer predicciones y evaluar el modelo
y_pred = mlp.predict(X_test)

🧪 Preprocesamiento: división y escalado¶

📊 División del dataset (70/30)¶

Antes de entrenar el modelo, se divide el conjunto de datos en dos partes:

from sklearn.model_selection import train_test_split

X_train, X_test, y_train, y_test = train_test_split(
    X, y, test_size=0.3, random_state=42)
  • 70% de los datos se usan para entrenar (X_train, y_train).
  • 30% de los datos se usan para evaluar el desempeño del modelo (X_test, y_test).

Esta separación permite medir si el modelo generaliza bien a datos no vistos.

📏 Escalado de características¶

Las redes neuronales son sensibles a las escalas de los datos, por lo que es buena práctica escalar los valores de entrada:

from sklearn.preprocessing import StandardScaler

scaler = StandardScaler()
X_train_scaled = scaler.fit_transform(X_train)
X_test_scaled = scaler.transform(X_test)
  • El escalador ajusta la media y desviación estándar del set de entrenamiento.
  • Luego aplica esa misma transformación a los datos de prueba.

Esto asegura que todas las variables de entrada estén en un rango comparable, lo que acelera y mejora el proceso de entrenamiento.

Cómo evaluar un clasificador¶

🔢 1. Precision (Precisión)¶

¿De todas las veces que el modelo predijo una clase, cuántas veces acertó?

$$ \text{Precision} = \frac{\text{Verdaderos Positivos}}{\text{Verdaderos Positivos + Falsos Positivos}} $$
  • Ejemplo clase 1: Si el modelo predijo 70 veces la clase 1, pero solo 63 eran realmente clase 1, entonces la precisión sería 63 / 70 ≈ 0.90.
  • Alta precisión significa pocos falsos positivos (no confundir clase 0 con 1, por ejemplo).

🎯 2. Recall (Exhaustividad o Sensibilidad)¶

¿De todos los casos que realmente eran de una clase, cuántos fueron detectados correctamente?

$$ \text{Recall} = \frac{\text{Verdaderos Positivos}}{\text{Verdaderos Positivos + Falsos Negativos}} $$
  • Ejemplo clase 1: Si hay 75 instancias reales de clase 1, y se detectan 63, el recall es 63 / 75 = 0.84.
  • Alto recall significa pocos falsos negativos (no se están perdiendo casos verdaderos).

⚖️ 3. F1-score¶

Es el promedio armonizado de precision y recall. Balancea ambos errores (FP y FN).

$$ \text{F1-score} = 2 \cdot \frac{\text{Precision} \cdot \text{Recall}}{\text{Precision + Recall}} $$
  • Se usa cuando se quiere un equilibrio entre precisión y recall.
  • Útil especialmente cuando las clases están desbalanceadas o cuando ambos errores son costosos.

✅ 4. Accuracy (Exactitud global)¶

¿Qué porcentaje total de predicciones fueron correctas?

$$ \text{Accuracy} = \frac{\text{TP + TN}}{\text{Total de ejemplos}} $$
  • Si de 150 ejemplos, 132 fueron predichos correctamente, entonces accuracy = 132 / 150 = 0.88.
  • No siempre es fiable si las clases están desbalanceadas.

📊 5. Support (Apoyo)¶

Número de instancias reales de cada clase en los datos de prueba.

  • Aquí, cada clase tiene 75 ejemplos (balanceado).
  • El support no es una métrica, solo indica cuántas muestras se usaron por clase.

📐 6. Macro average¶

Promedio simple de precision, recall y F1 entre todas las clases, sin importar cuántos ejemplos haya por clase.

$$ \text{Macro avg} = \frac{\text{Métrica clase 0} + \text{Métrica clase 1}}{2} $$
  • Útil cuando quieres medir el rendimiento sin sesgo por clases dominantes.
  • Aquí, como las clases están balanceadas, es casi igual al weighted avg.

⚖️ 7. Weighted average¶

Promedio ponderado por la cantidad de ejemplos por clase (support).

$$ \text{Weighted avg} = \frac{\sum (\text{support}_i \cdot \text{métrica}_i)}{\sum \text{support}_i} $$
  • Más realista cuando las clases están desbalanceadas.
  • En este caso es igual al macro porque las clases tienen la misma cantidad.
In [14]:
import numpy as np
import matplotlib.pyplot as plt
from sklearn.datasets import make_moons
from sklearn.model_selection import train_test_split
from sklearn.preprocessing import StandardScaler
from sklearn.neural_network import MLPClassifier
from sklearn.metrics import classification_report, confusion_matrix
import ipywidgets as widgets
from IPython.display import display

# Generar el dataset
X, y = make_moons(n_samples=500, noise=0.25, random_state=42)
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.3, random_state=42)
scaler = StandardScaler()
X_train_scaled = scaler.fit_transform(X_train)
X_test_scaled = scaler.transform(X_test)

# Función para trazar la frontera de decisión
def plot_decision_boundary(model, X, y):
    h = 0.02
    x_min, x_max = X[:, 0].min() - 1, X[:, 0].max() + 1
    y_min, y_max = X[:, 1].min() - 1, X[:, 1].max() + 1
    xx, yy = np.meshgrid(np.arange(x_min, x_max, h),
                         np.arange(y_min, y_max, h))
    Z = model.predict(np.c_[xx.ravel(), yy.ravel()])
    Z = Z.reshape(xx.shape)

    plt.figure(figsize=(8, 6))
    plt.contourf(xx, yy, Z, cmap=plt.cm.Paired, alpha=0.6)
    plt.scatter(X[:, 0], X[:, 1], c=y, edgecolors='k', cmap=plt.cm.Paired)
    plt.title("Frontera de decisión del MLP")
    plt.xlabel("x1")
    plt.ylabel("x2")
    plt.show()

# Función que se actualiza con el widget
def train_and_plot(neurons):
    mlp = MLPClassifier(hidden_layer_sizes=(neurons,), random_state=42)
    mlp.fit(X_train_scaled, y_train)
    y_pred = mlp.predict(X_test_scaled)

    print(f"Neurons in hidden layer: {neurons}")
    print("\nMatriz de confusión:\n", confusion_matrix(y_test, y_pred))
    print("\nReporte de clasificación:\n", classification_report(y_test, y_pred))

    plot_decision_boundary(mlp, X_test_scaled, y_test)

# Widget selector
neurons_selector = widgets.Dropdown(
    options=[10, 100, 1000],
    value=100,
    description='Neurons:',
    style={'description_width': 'initial'}
)

# Mostrar el widget
widgets.interact(train_and_plot, neurons=neurons_selector);
interactive(children=(Dropdown(description='Neurons:', index=1, options=(10, 100, 1000), style=DescriptionStyl…

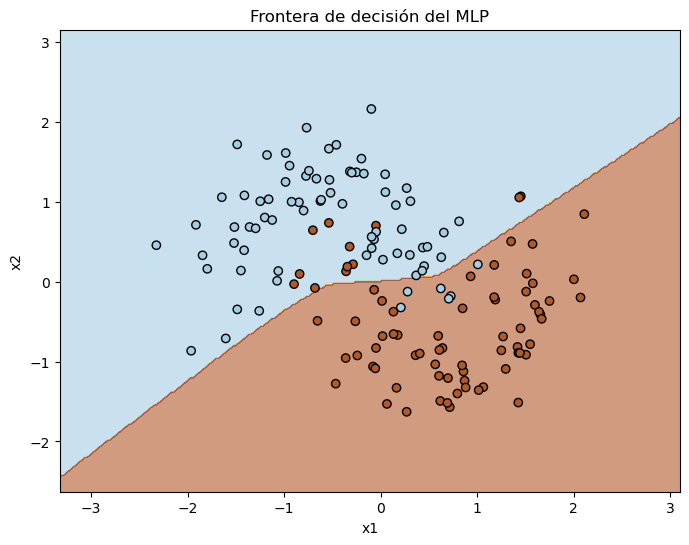

✅ Resumen general¶

  • Precisión global (accuracy): 88%
  • El modelo clasifica correctamente 132 de 150 instancias.
  • El modelo muestra un buen desempeño balanceado para ambas clases (clase 0 y clase 1), sin sesgo fuerte hacia una u otra.

🔍 Matriz de confusión¶

Predicho 0 Predicho 1
Real 0 69 6
Real 1 12 63
  • 69 verdaderos negativos (TN): clase 0 correctamente clasificada.
  • 6 falsos positivos (FP): clase 0 mal clasificada como 1.
  • 12 falsos negativos (FN): clase 1 mal clasificada como 0.
  • 63 verdaderos positivos (TP): clase 1 correctamente clasificada.

📊 Métricas por clase¶

Clase Precision Recall F1-score Apoyo (support)
0 0.85 0.92 0.88 75
1 0.91 0.84 0.87 75

🧠 Clase 0:¶

  • Precision 0.85: De las predicciones como clase 0, el 85% eran correctas.
  • Recall 0.92: De los casos realmente clase 0, el 92% fueron correctamente detectados.
  • F1-score balancea ambas métricas → 0.88.

🧠 Clase 1:¶

  • Precision 0.91: De las predicciones como clase 1, el 91% eran correctas.
  • Recall 0.84: De los casos realmente clase 1, el 84% fueron correctamente detectados.
  • F1-score → 0.87.

⚖️ Métricas globales¶

  • Accuracy (exactitud):

    $$ \frac{69 + 63}{150} = 0.88 $$

  • Macro avg: Promedio simple de métricas por clase → útil cuando las clases están balanceadas.
  • Weighted avg: Promedio ponderado por número de ejemplos por clase → idéntico aquí porque las clases están balanceadas.

🧾 Conclusión¶

  • El MLP con 100 neuronas en la capa oculta aprende correctamente la frontera no lineal entre las dos clases del problema.
  • Tiene un rendimiento muy bueno para ambos tipos de clase.
  • La ligera asimetría entre precisión y recall en clase 1 puede reflejar algo de sobreajuste o complejidad del patrón.

drawing

In [15]:
import matplotlib.pyplot as plt
from sklearn.metrics import roc_curve, auc, precision_recall_curve, average_precision_score

mlp = MLPClassifier(hidden_layer_sizes=(100,), random_state=42)
mlp.fit(X_train_scaled, y_train)
y_pred = mlp.predict(X_test_scaled)

# Obtener probabilidades de clase positiva
y_score = mlp.predict_proba(X_test_scaled)[:, 1]

# ROC curve
fpr, tpr, _ = roc_curve(y_test, y_score)
roc_auc = auc(fpr, tpr)

# Precision-Recall curve
precision, recall, _ = precision_recall_curve(y_test, y_score)
avg_precision = average_precision_score(y_test, y_score)

# Crear figura con 2 subplots
fig, axs = plt.subplots(1, 2, figsize=(12, 5))

# Panel 1: Curva ROC
axs[0].plot(fpr, tpr, color='blue', label=f'AUC = {roc_auc:.2f}')
axs[0].plot([0, 1], [0, 1], color='gray', linestyle='--')
axs[0].set_title('Curva ROC')
axs[0].set_xlabel('False Positive Rate')
axs[0].set_ylabel('True Positive Rate')
axs[0].legend(loc='lower right')
axs[0].grid(True)

# Panel 2: Curva Precision-Recall
axs[1].plot(recall, precision, color='green', label=f'AP = {avg_precision:.2f}')
axs[1].set_title('Curva Precision-Recall')
axs[1].set_xlabel('Recall')
axs[1].set_ylabel('Precision')
axs[1].legend(loc='upper right')
axs[1].grid(True)

plt.tight_layout()

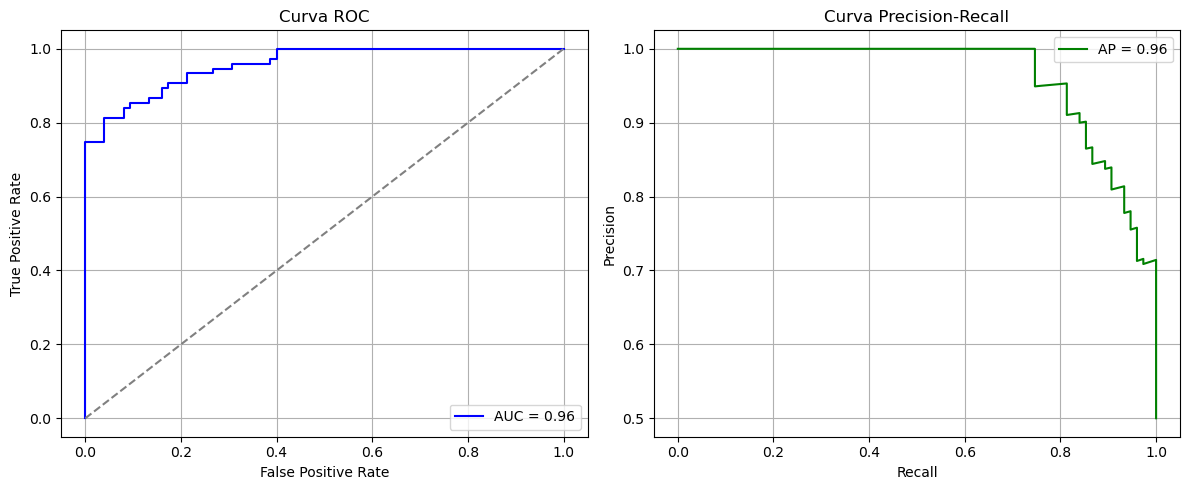

🧭 Curva ROC (Receiver Operating Characteristic)¶

  • Ejes:

    • X: Tasa de falsos positivos (False Positive Rate, FPR)
    • Y: Tasa de verdaderos positivos (True Positive Rate, TPR o recall)
  • AUC = 0.96: Esto significa que el modelo tiene una excelente capacidad de discriminación entre las dos clases (0 y 1). Cuanto más cerca esté el AUC de 1, mejor. Un AUC de 0.5 sería equivalente al azar.

✅ Interpretación:¶

  • El modelo casi siempre detecta correctamente la clase positiva sin generar demasiados falsos positivos.
  • La curva se mantiene alta y a la izquierda, lo que indica que el modelo responde bien en distintos umbrales de decisión.

🧭 Curva Precision-Recall (PR)¶

  • Ejes:

    • X: Recall (exhaustividad) – qué tanto de la clase positiva se recupera.
    • Y: Precision – qué tan correctas son las predicciones positivas.
  • AP (Average Precision) = 0.96: Un valor alto indica que cuando el modelo predice una clase positiva, es casi siempre correcto, y que detecta la mayoría de los positivos reales.

✅ Interpretación:¶

  • Esta curva es especialmente útil cuando hay desequilibrio de clases, aunque en make_moons hay balance.
  • La curva se mantiene cerca del vértice superior derecho → excelente rendimiento.

🎯 Conclusión global para make_moons:¶

  • El modelo aprendió correctamente la frontera no lineal entre las clases.
  • Tiene un alto rendimiento tanto en términos de sensibilidad como precisión.
  • Ambas curvas indican que el modelo es confiable para predecir correctamente ambas clases y funciona bien incluso con variaciones del umbral de decisión.

🧭 1. Curva ROC – Receiver Operating Characteristic¶

Objetivo: Evaluar cómo cambia la tasa de verdaderos positivos (TPR) y falsos positivos (FPR) al variar el umbral de decisión.

🔢 Seudocódigo:¶

1. Obtener las probabilidades de clase positiva del modelo para cada muestra:
   y_scores = modelo.predict_proba(X)[:, 1]

2. Definir una lista de posibles umbrales (por ejemplo, ordenando y_scores)

3. Para cada umbral en la lista:
   a. Convertir las probabilidades a etiquetas (0 o 1) usando el umbral
   b. Comparar con las etiquetas reales para contar:
      - TP: verdaderos positivos
      - FP: falsos positivos
      - TN: verdaderos negativos
      - FN: falsos negativos
   c. Calcular:
      - TPR = TP / (TP + FN)
      - FPR = FP / (FP + TN)
   d. Guardar el par (FPR, TPR)

4. Graficar todos los puntos (FPR, TPR) y conectar con líneas

5. Calcular AUC como el área bajo la curva (usando integración o sumatoria trapezoidal)

📉 2. Curva Precision-Recall (PR)¶

Objetivo: Evaluar cómo cambia la precisión y el recall al variar el umbral de decisión.

🔢 Seudocódigo:¶

1. Obtener las probabilidades de clase positiva del modelo para cada muestra:
   y_scores = modelo.predict_proba(X)[:, 1]

2. Definir una lista de posibles umbrales (por ejemplo, ordenando y_scores)

3. Para cada umbral en la lista:
   a. Convertir las probabilidades a etiquetas (0 o 1) usando el umbral
   b. Comparar con las etiquetas reales para contar:
      - TP: verdaderos positivos
      - FP: falsos positivos
      - FN: falsos negativos
   c. Calcular:
      - Precision = TP / (TP + FP)   → cuidado con división por cero
      - Recall = TP / (TP + FN)
   d. Guardar el par (Recall, Precision)

4. Graficar los puntos (Recall, Precision) conectados por líneas

5. Calcular Average Precision (AP) como el área bajo la curva PR

🔍 Diferencia clave:¶

  • ROC compara clases positivas vs. negativas (TPR vs. FPR)
  • PR se enfoca solo en la clase positiva, muy útil si está desbalanceada

Anexo: Nuestro MLP vs scikit-learn MLP¶

La diferencia entre nuestro modelo MLP implementado manualmente y el modelo MLPClassifier de scikit-learn no solo está en el código, sino también en la flexibilidad, optimizaciones internas, y funcionalidades adicionales. A continuación se detallan las diferencias clave:

🧠 Diferencias entre nuestro MLP y sklearn.MLPClassifier¶

Aspecto Tu implementación manual sklearn.MLPClassifier
Arquitectura Solo 1 capa oculta, definida explícitamente en el código. Soporta múltiples capas ocultas (hidden_layer_sizes=(100,50,30)), flexibles.
Activación Solo función sigmoide (1 / (1 + exp(-x))). Soporta relu, tanh, logistic (sigmoid) y identity.
Inicialización Pesos aleatorios simples (rand - 0.5). Inicialización más robusta (basada en heurísticas como Xavier/He).
Sesgo (bias) Opcional (use_bias=True/False). Siempre incluido automáticamente.
Algoritmo de optimización Descenso del gradiente básico con tasa fija. adam, sgd, o lbfgs con control avanzado de tasa de aprendizaje, momentum, etc.
Retropropagación Manual, con cálculo explícito de deltas. Interno, optimizado, con autograd.
Entrenamiento Una sola muestra por vez (batch size = 1). Soporta entrenamiento por lotes (batch_size), mini-batch y por épocas.
Detección de convergencia No la incluye. Corre todas las training_steps. Tiene control de convergencia, tolerancia (tol), parada temprana (early_stopping).
Regularización No implementada. Soporta L2 (alpha), dropout (si usas otros frameworks), early stopping.
Escalado de datos Debe hacerse manualmente. Espera que el usuario lo haga, pero está optimizado para trabajar con datos escalados.
Funciones de evaluación Tienes que calcular métricas manualmente. Compatible con toda la API de métricas de sklearn.
Velocidad y eficiencia Adecuada para enseñanza y problemas simples. Mucho más rápido y estable para problemas reales.

🧾 Conclusión¶

  • MLPClassifier de sklearn es una herramienta de producción y experimentación, optimizada, robusta y configurable para muchas tareas reales.

MLPRegressor¶

Se utilizará un modelo MLPRegressor para predecir el precio de las viviendas (PRICE) en el dataset Boston Housing, utilizando como variables predictoras RM (número promedio de habitaciones por vivienda) y LSTAT (porcentaje de población con bajo nivel socioeconómico). Se comparará su desempeño con un modelo de regresión polinómica de segundo grado (degree = 2) ajustado con PolynomialFeatures y LinearRegression, y se mostrarán las superficies de respuesta generadas por ambos modelos para analizar sus diferencias en la capacidad de capturar relaciones no lineales.

  • La línea:
polyreg = make_pipeline(PolynomialFeatures(degree), LinearRegression())

significa lo siguiente:

🧠 ¿Qué hace este código?¶

Está creando un modelo de regresión polinómica combinando dos pasos:

  1. PolynomialFeatures(degree): Esta función transforma las variables originales (RM y LSTAT) generando nuevas características que incluyen potencias y productos cruzados hasta el grado especificado. Por ejemplo, si degree = 2 y tus variables son x1 = RM y x2 = LSTAT, se generarán:

    • 1 (intercepto), x1, x2, x1^2, x1*x2, x2^2.
  2. LinearRegression(): Una vez que se han creado las características polinómicas, este modelo ajusta una regresión lineal sobre esas nuevas variables. Aunque el modelo es lineal en los coeficientes, puede capturar relaciones no lineales en los datos gracias a las transformaciones previas.

🔁 ¿Por qué usar make_pipeline?¶

El uso de make_pipeline(...) permite encadenar automáticamente esos pasos como si fueran un solo modelo. Así, cuando haces polyreg.fit(X, y), se aplican en orden:

  • Primero se generan las características polinómicas con PolynomialFeatures.
  • Luego se ajusta el modelo LinearRegression sobre esas nuevas variables.

✳️ En resumen¶

Este modelo no ajusta una recta (como la regresión lineal estándar), sino una superficie curva (en este caso, un polinomio de segundo grado), lo cual permite modelar relaciones más complejas entre las variables RM, LSTAT y PRICE.

In [17]:
import numpy as np
import pandas as pd
from sklearn.preprocessing import PolynomialFeatures, StandardScaler
from sklearn.linear_model import LinearRegression
from sklearn.neural_network import MLPRegressor
from sklearn.pipeline import make_pipeline
from sklearn.metrics import mean_squared_error
import plotly.graph_objects as go
from plotly.subplots import make_subplots

# Load and preprocess Boston Housing dataset
data = pd.read_csv("https://raw.githubusercontent.com/marsgr6/r-scripts/refs/heads/master/data/viz_data/boston_housing.csv")
X = data[['RM', 'LSTAT']]  # RM (index 5), LSTAT (index 12)
y = data['PRICE']

# Convert to NumPy arrays to avoid InvalidIndexError with [:, i]
X_np = X.to_numpy()
y_np = y.to_numpy()

# Scale features for MLPRegressor
scaler = StandardScaler()
X_scaled = scaler.fit_transform(X_np)

# Fit models
degree = 2
polyreg = make_pipeline(PolynomialFeatures(degree), LinearRegression())
polyreg.fit(X_np, y_np)

mlp = MLPRegressor(hidden_layer_sizes=(100,), max_iter=1000, random_state=42)
mlp.fit(X_scaled, y_np)

# Create grid for prediction
x_min, x_max = X_np[:, 0].min() - 0.5, X_np[:, 0].max() + 0.5
y_min, y_max = X_np[:, 1].min() - 0.5, X_np[:, 1].max() + 0.5
xx, yy = np.meshgrid(np.linspace(x_min, x_max, 100),
                     np.linspace(y_min, y_max, 100))
grid_points = np.c_[xx.ravel(), yy.ravel()]

Z_poly = polyreg.predict(grid_points).reshape(xx.shape)
grid_points_scaled = scaler.transform(grid_points)
Z_mlp = mlp.predict(grid_points_scaled).reshape(xx.shape)

# Visualization limits
vmin = float(min(y_np.min(), Z_poly.min(), Z_mlp.min()))
vmax = float(max(y_np.max(), Z_poly.max(), Z_mlp.max()))

# Create Plotly figure
fig = make_subplots(
    rows=2, cols=2,
    specs=[[{'type': 'surface'}, {'type': 'surface'}],
           [{'type': 'scatter'}, {'type': 'scatter'}]],
    subplot_titles=('Polynomial Regression Surface', 'MLPRegressor Surface',
                    'Polynomial Regression Scatter', 'MLPRegressor Scatter'),
    horizontal_spacing=0.1,
    vertical_spacing=0.1
)

# 1) 3D Surface: Polynomial Regression
fig.add_trace(
    go.Surface(
        x=xx, y=yy, z=Z_poly,
        colorscale='RdYlBu_r', cmin=vmin, cmax=vmax,
        opacity=0.8,
        showscale=False  # ocultar barra en esta superficie
    ),
    row=1, col=1
)
fig.add_trace(
    go.Scatter3d(
        x=X_np[:, 0], y=X_np[:, 1], z=y_np,
        mode='markers',
        marker=dict(size=5, color=y_np, colorscale='RdYlBu_r',
                    cmin=vmin, cmax=vmax,
                    line=dict(width=1, color='black')),
        showlegend=False
    ),
    row=1, col=1
)

# 2) 3D Surface: MLPRegressor
fig.add_trace(
    go.Surface(
        x=xx, y=yy, z=Z_mlp,
        colorscale='RdYlBu_r', cmin=vmin, cmax=vmax,
        opacity=0.8,
        showscale=False  # ocultar barra en esta superficie
    ),
    row=1, col=2
)
fig.add_trace(
    go.Scatter3d(
        x=X_np[:, 0], y=X_np[:, 1], z=y_np,
        mode='markers',
        marker=dict(size=5, color=y_np, colorscale='RdYlBu_r',
                    cmin=vmin, cmax=vmax,
                    line=dict(width=1, color='black')),
        showlegend=False
    ),
    row=1, col=2
)

# 3) 2D Heatmap + Scatter: Polynomial Regression (deja UNA sola colorbar aquí)
fig.add_trace(
    go.Heatmap(
        x=xx[0, :], y=yy[:, 0], z=Z_poly,
        colorscale='RdYlBu_r', zmin=vmin, zmax=vmax,
        opacity=0.8,
        colorbar=dict(
            title='Price ($1000s)',
            len=0.8,
            thickness=15
        )
    ),
    row=2, col=1
)
fig.add_trace(
    go.Scatter(
        x=X_np[:, 0], y=X_np[:, 1],
        mode='markers',
        marker=dict(size=8, color=y_np, colorscale='RdYlBu_r',
                    cmin=vmin, cmax=vmax,
                    line=dict(width=1, color='black')),
        text=[f'Price: {price:.1f}' for price in y_np],
        hoverinfo='x+y+text',
        showlegend=False
    ),
    row=2, col=1
)

# 4) 2D Heatmap + Scatter: MLPRegressor (sin barra adicional)
fig.add_trace(
    go.Heatmap(
        x=xx[0, :], y=yy[:, 0], z=Z_mlp,
        colorscale='RdYlBu_r', zmin=vmin, zmax=vmax,
        opacity=0.8,
        showscale=False  # sin segunda colorbar
    ),
    row=2, col=2
)
fig.add_trace(
    go.Scatter(
        x=X_np[:, 0], y=X_np[:, 1],
        mode='markers',
        marker=dict(size=8, color=y_np, colorscale='RdYlBu_r',
                    cmin=vmin, cmax=vmax,
                    line=dict(width=1, color='black')),
        text=[f'Price: {price:.1f}' for price in y_np],
        hoverinfo='x+y+text',
        showlegend=False
    ),
    row=2, col=2
)

# Layout
fig.update_layout(
    title_text='Boston Housing Regression: Polynomial vs. MLPRegressor',
    height=1000, width=1000,
    margin=dict(l=50, r=50, t=50, b=50),
    scene1=dict(
        xaxis_title='RM (Rooms)',
        yaxis_title='LSTAT (% Lower Status)',
        zaxis_title='Price ($1000s)',
        camera=dict(eye=dict(x=-1.5, y=-1.5, z=1))
    ),
    scene2=dict(
        xaxis_title='RM (Rooms)',
        yaxis_title='LSTAT (% Lower Status)',
        zaxis_title='Price ($1000s)',
        camera=dict(eye=dict(x=-1.5, y=-1.5, z=1))
    ),
    xaxis3=dict(title='RM (Rooms)'),
    yaxis3=dict(title='LSTAT (% Lower Status)'),
    xaxis4=dict(title='RM (Rooms)'),
    yaxis4=dict(title='LSTAT (% Lower Status)'),
    showlegend=False
)

fig.show()

# Predict and calculate MSE
y_pred_poly = polyreg.predict(X_np)
y_pred_mlp = mlp.predict(X_scaled)
mse_poly = mean_squared_error(y_np, y_pred_poly)
mse_mlp = mean_squared_error(y_np, y_pred_mlp)

# Print MSE for both models
print(f"Polynomial Regression MSE: {mse_poly:.2f}")
print(f"MLPRegressor MSE: {mse_mlp:.2f}")
Polynomial Regression MSE: 20.49
MLPRegressor MSE: 18.29

📘 Appendix A — Backpropagation: A Little Bit of Math¶

1. Why Backpropagation Matters¶

Backpropagation is the learning engine of modern neural networks. Backpropagation makes it possible to train deep neural networks efficiently.
It allows a model to adjust millions of parameters efficiently by measuring how each one contributes to the overall error.

At its core it’s nothing more than the multivariate chain rule applied cleverly.

The key idea is simple:

  • A neural network is just a composition of functions.
  • The loss function depends on the output of this composition.
  • To update each weight, we need to compute how the loss changes when we change that weight.
  • Instead of expanding the entire function formula (which explodes in size), backpropagation propagates derivatives backward through the computation graph, reusing intermediate results.

2. A Warm-Up: Linear Regression¶

Let’s begin with a single-layer model:

$$ \hat{y} = b_0 + b_1 x $$$$ E = \frac{1}{2}(\hat{y} - y)^2 $$

Using the chain rule:

$$ \frac{\partial E}{\partial b_0} = \frac{\partial E}{\partial \hat{y}} \cdot \frac{\partial \hat{y}}{\partial b_0} = (\hat{y} - y)(1) = \hat{y} - y $$$$ \frac{\partial E}{\partial b_1} = \frac{\partial E}{\partial \hat{y}} \cdot \frac{\partial \hat{y}}{\partial b_1} = (\hat{y} - y) x $$

This is already backpropagation in its simplest form: one forward computation of the prediction and one backward computation of the gradient.

3. Extending to a Neural Network¶

Consider a one-hidden-layer neural network:

$$ h = g(W_1 x + b_1) $$$$ \hat{y} = W_2 h + b_2 $$$$ E = \frac{1}{2}(\hat{y} - y)^2 $$

Here $g(\cdot)$ is a nonlinear activation function.
To find $\frac{\partial E}{\partial W_1}$, we apply the chain rule through multiple layers:

$$ \frac{\partial E}{\partial W_1} = \frac{\partial E}{\partial \hat{y}} \cdot \frac{\partial \hat{y}}{\partial h} \cdot \frac{\partial h}{\partial W_1} $$

We compute:

  • $\frac{\partial E}{\partial \hat{y}} = \hat{y} - y$
  • $\frac{\partial \hat{y}}{\partial h} = W_2$
  • $\frac{\partial h}{\partial W_1} = g'(W_1 x + b_1) \cdot x$

Each derivative is local and easy to compute.
Multiplying them together gives the gradient with respect to $W_1$.
The same procedure applies to all weights.

4. Why Efficiency Matters: Formula Size vs Circuit Size¶

If we were to apply the chain rule naively, we’d expand the whole composition of functions explicitly.
For a deep network, the number of terms grows exponentially — this is what’s called the formula size.

Instead, backpropagation:

  1. Computes all intermediate activations once during the forward pass.
  2. Propagates derivatives backward, reusing local gradients.

This means the cost of computing all gradients is linear in the size of the computation graph (the circuit size), not exponential in the size of the formula.
This is precisely the reason why neural networks are trainable in practice.

5. Backpropagation = Reverse-Mode Automatic Differentiation¶

Backpropagation is not a special trick invented just for neural networks.
It’s the reverse-mode of automatic differentiation (AD):

  • Forward-mode AD: computes derivatives for each input separately — efficient when there are few inputs.
  • Reverse-mode AD (backprop): computes derivatives for all inputs with respect to a single output (the loss) in one backward pass — perfect for neural nets with millions of parameters.

This is why modern frameworks like PyTorch, TensorFlow, and JAX can compute gradients efficiently and automatically.

6. Key Insight: Still the Chain Rule¶

Everything comes down to this:

Backpropagation is nothing more than the chain rule for derivatives applied to a computation graph in a reverse accumulation order.

By caching intermediate values and local derivatives, we avoid recomputation and make training large models tractable.

7. Visualization (Conceptual)¶

Forward pass: x → h1 → h2 → y
                     ↓
Backward pass: ∂E/∂y → ∂E/∂h2 → ∂E/∂h1
  • Each node gets a gradient from its “children” (the nodes that depend on it).
  • It multiplies this gradient by its local derivative and sends it backward.
  • At the end, every parameter has its gradient.

8. Summary Table¶

Step Description Computation
Forward Compute output (ŷ) and cache intermediates O(circuit size)
Compute error Loss function E(ŷ, y) Scalar
Backward Propagate error using chain rule O(circuit size)
Update Adjust parameters with gradient descent W ← W − η ∇E

9. Intuitive Summary¶

  1. The chain rule is the mathematical foundation.

  2. The computation graph provides an efficient way to organize intermediate results.

  3. Backpropagation is reverse-mode accumulation of derivatives through this graph.

  4. Computational cost scales with the size of the graph, not the size of the expanded formula.

  5. In short:

Backpropagation = Chain Rule + Smart Bookkeeping

That clever bookkeeping is what makes it possible for deep networks to learn from massive datasets in reasonable time.

📝 Final Remarks¶

Backpropagation is elegant because:

  • It relies on elementary calculus, not magic.
  • It uses the chain rule efficiently, not redundantly.
  • It transforms an intractable gradient computation into a linear-time pass over a graph.

This little bit of math is the engine that powers modern deep learning.

Resources¶

  • Backpropagation ≠ Chain Rule
  • Yet another backpropagation tutorial
  • Automatic differentiation
